BMW R50/2 met R69s blok 1963, part 2
|
In augustus 2021 vond ik een BMW die wat zorg
nodig had. Op de
VORIGE pagina kun je lezen en zien hoe de
motor gedemonteerd werd en hoe veel losse onderdelen langzaam maar zeker
weer een normaal uiterlijk kregen. Op deze pagina gaan we verder met de
montage en opbouw van dit toch wel flinke project. De pagina begint
onderaan. |
|
BACK TO
PART 1 >>> |
|

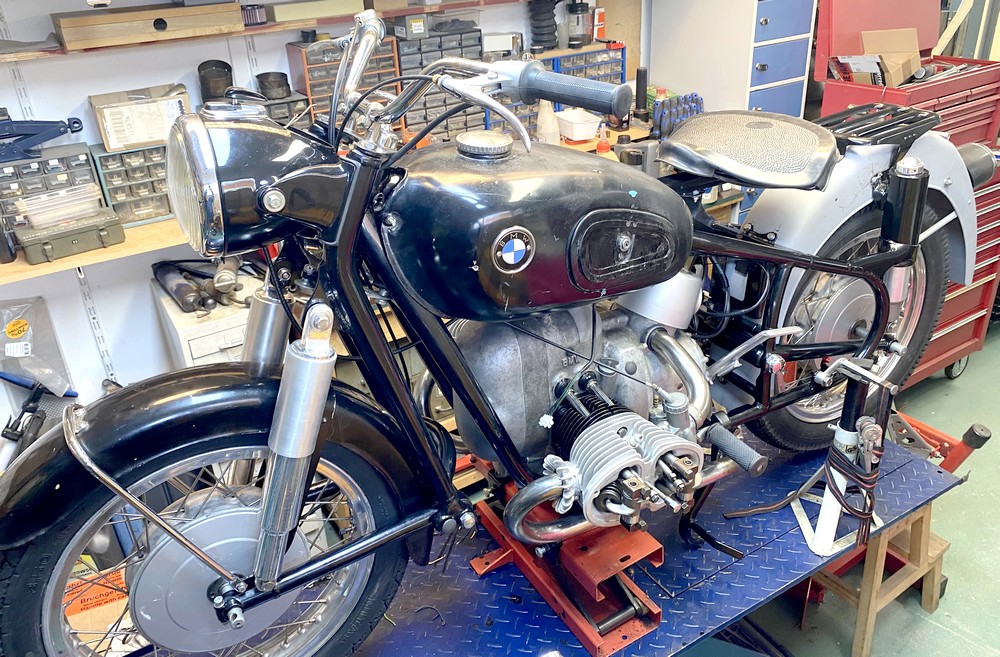

8-3-22: Naschrift, een lege brug. Weg is de BMW. Wat overwegingen. De
motor was eigenlijk grotendeels klaar. Hij moest nog naar de spuiter en
de bedrading, dat was eigenlijk alles. Dan zou hij kunnen lopen en kan
er op gereden worden. Tegen de
stroom van "kenners" in heb ik demotor weer op zijn wielen
gezet. Ik denk daarin geslaagd te zijn en in maar 7
maanden heb ik met veel plezier gesleuteld en veel nieuwe dingen
geleerd. Maar nu zat ik op een kantelpunt. Laten spuiten ging meer dan
5000 euro kosten en er zat eigenlijk al te veel geld in. Verder gaan zou een inbreuk op het budget gaan worden.
Inmiddels was de motor welbekend in de kringen geworden en er was snel
een opvolger gevonden. Toen ik
een andere motor spotte was de beslissing snel genomen........ |
 |
|
 |
|
 |
|

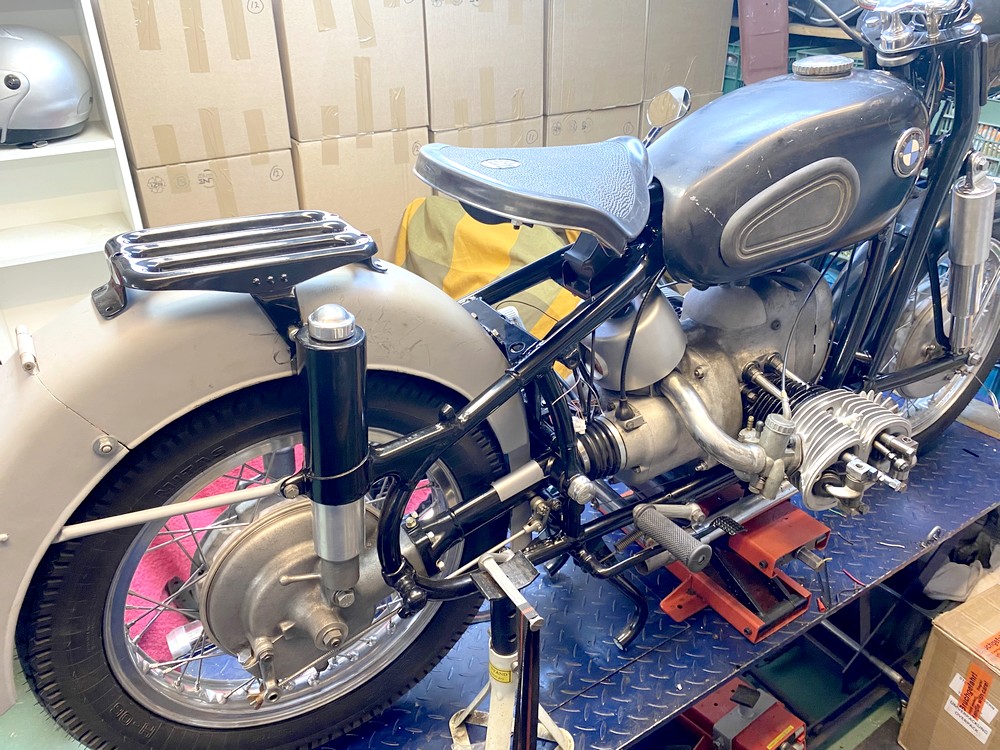

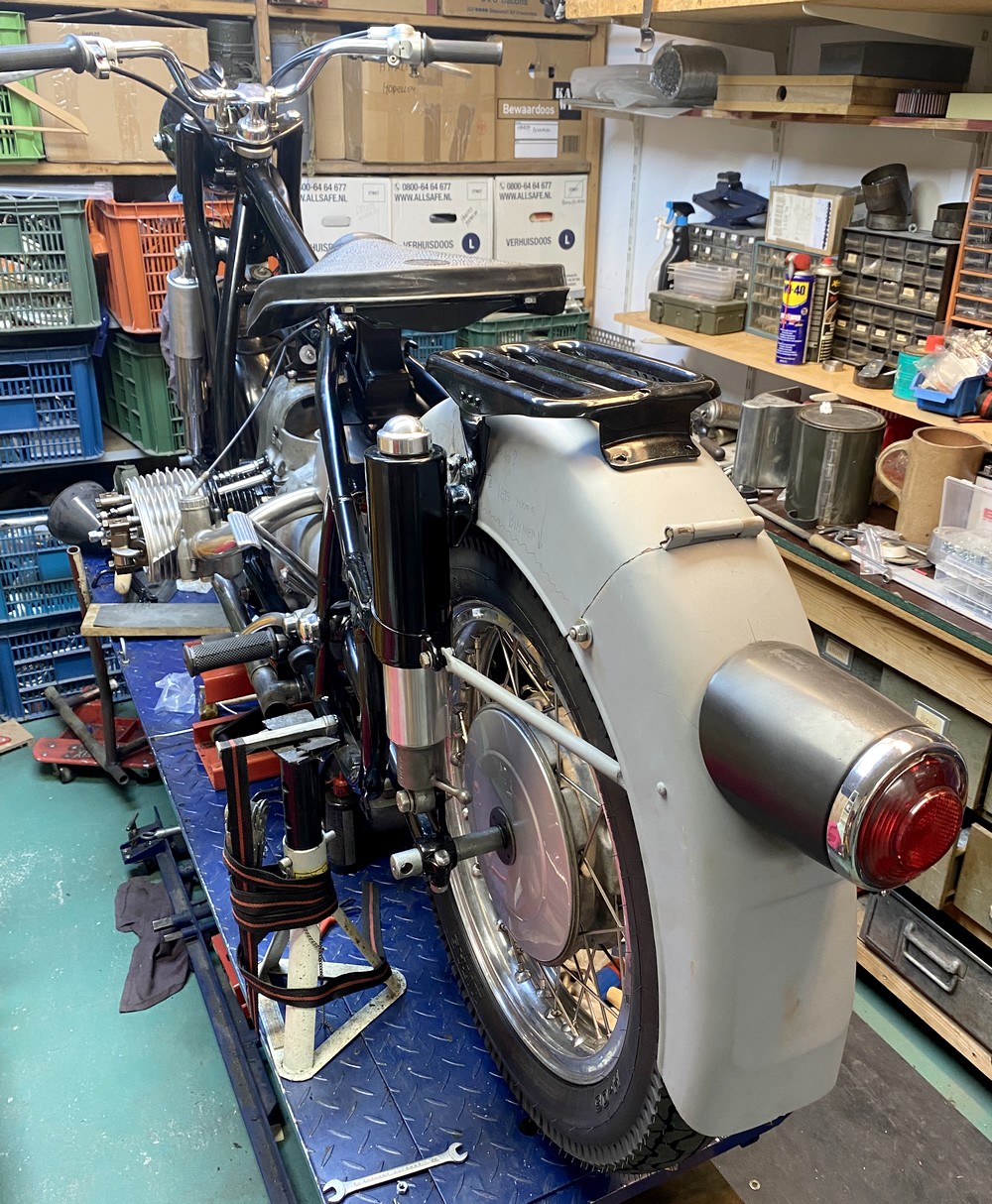

4-3-22: Als je een solozadel gebruikt hoort daar natuurlijk een klein
rekje bij. Dat zit maar net goed en niet helemaal vast. Ook het
achterlicht was nog wel even een meetklus want hij moet in het midden
tenslotte. Hij werd samengesteld uit onderdelen van drie verschillende
maar is nu compleet. Het hele zaakje moet nog een keer uit elkaar voor
het spuitwerk maar dan ga ik alle geboorde gaten iets ruimer boren want
nu zit alles precies, te precies. Komt goed, als het spatbord gespoten
is kan ik alles goed uitlijnen. |
 |
|

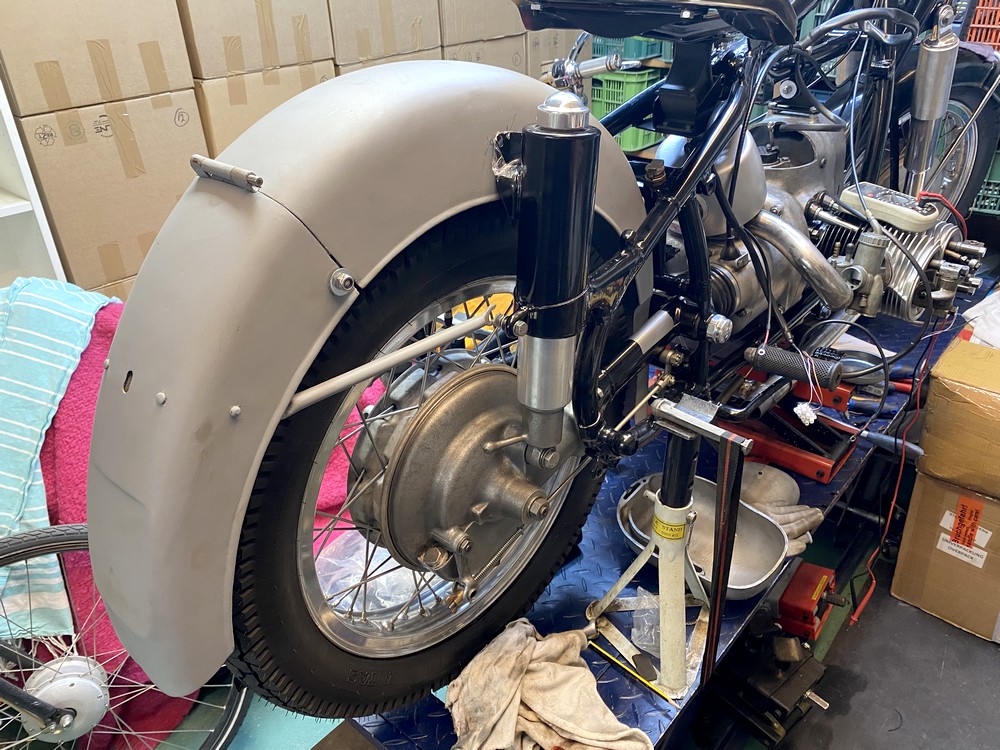

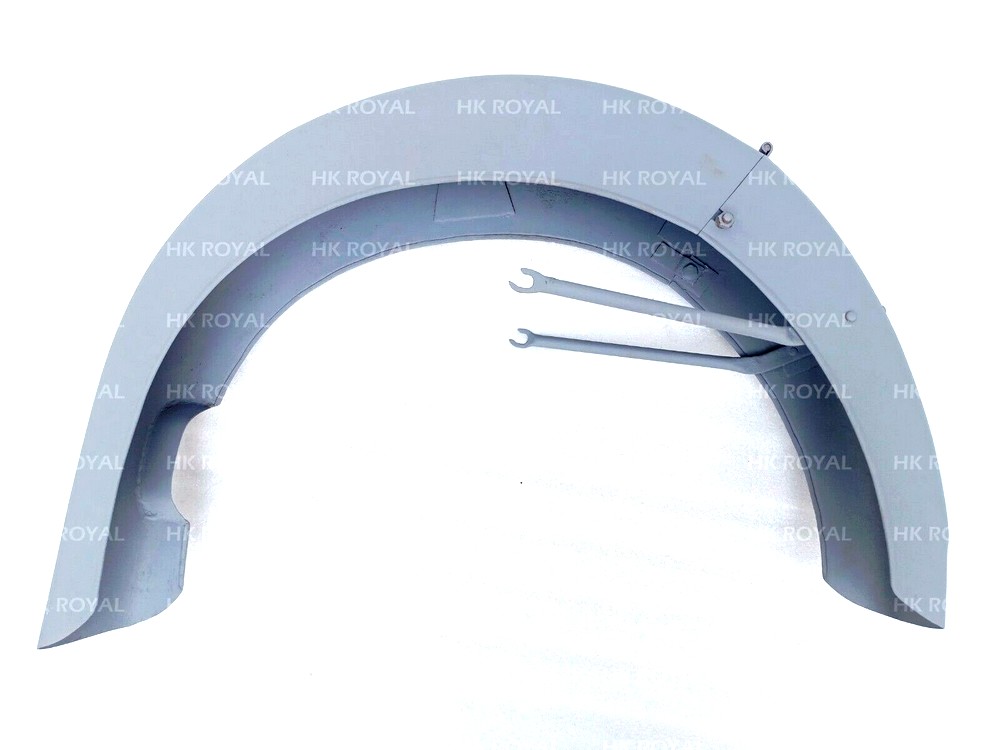

3-3-22: Eindelijk dan is het nieuwe achterspatbord binnen. BMW kenners
adviseerde mij om het niet te doen maar ik ben wat eigenwijs en
originele zijn niet te vinden. De kenners waren bang dat het niet goed
gaat passen zo'n product dat niet uit Duitsland komt. Helaas voor hen
maar hij past prima. Is even uitzoeken waar de gaten moeten komen maar
die kan ik zo overnemen van het originele spatbord. |
 |
|

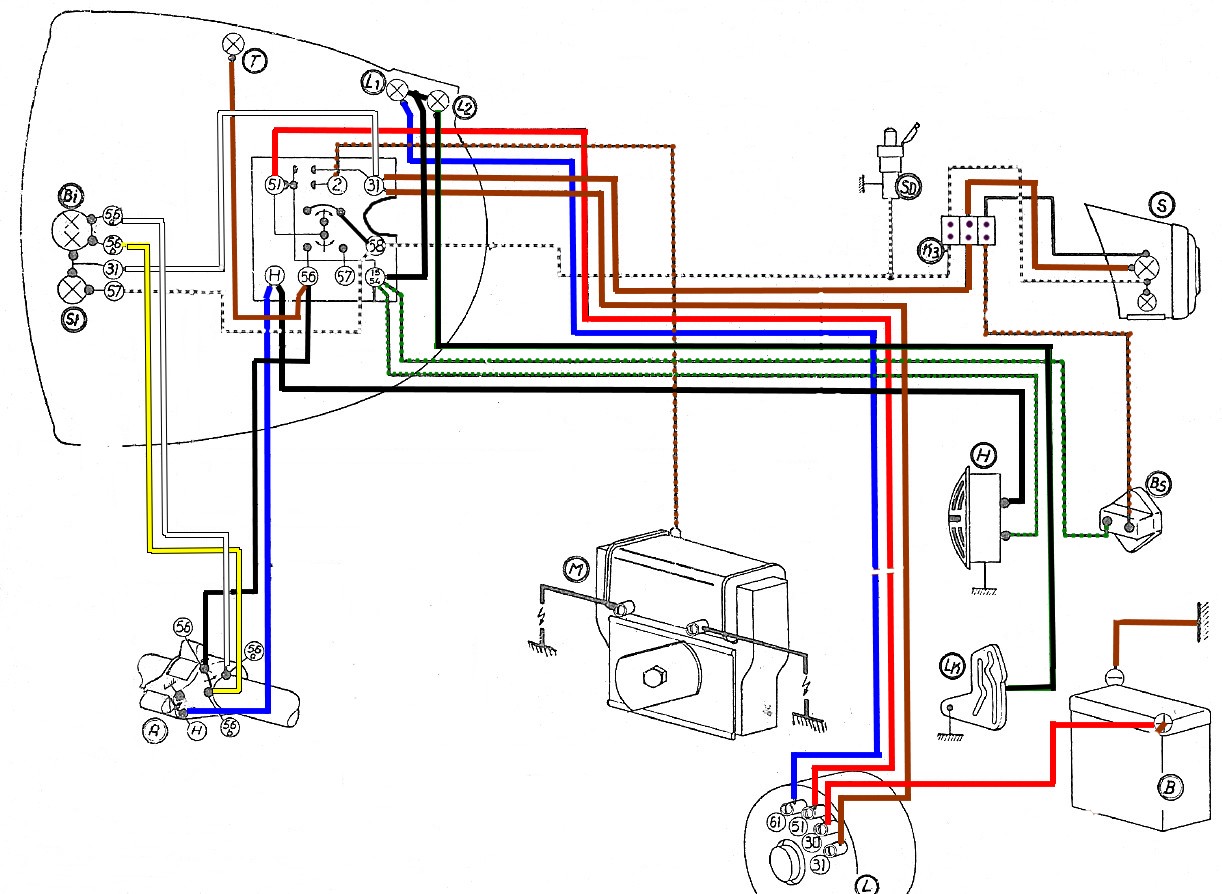

24-2-22:
Achter de computer gedoken en het hele schema in de juiste kleurtjes
gezet. Hopelijk het goede schema want er staan er verschillende op het
wereldwijde web. De oude draadboom heeft natuurlijk weer andere kleuren
dan de nieuwe. Nu draadje voor even doormeten en dan de accu er
op.......... |
 |
|
18-2-22:
Elke moer moet met een vaste kracht worden aangedraaid. Meestal doe ik
maar wat onder het motto VAST IS VAST. Bij de cilinderkoppen wilde ik
toch even netjes doen wat moet. Aandraaien met een momentsleutel. De
juiste waarde was moeilijk te vinden maar na een belletje met de kenner
Jan Beck was dat snel

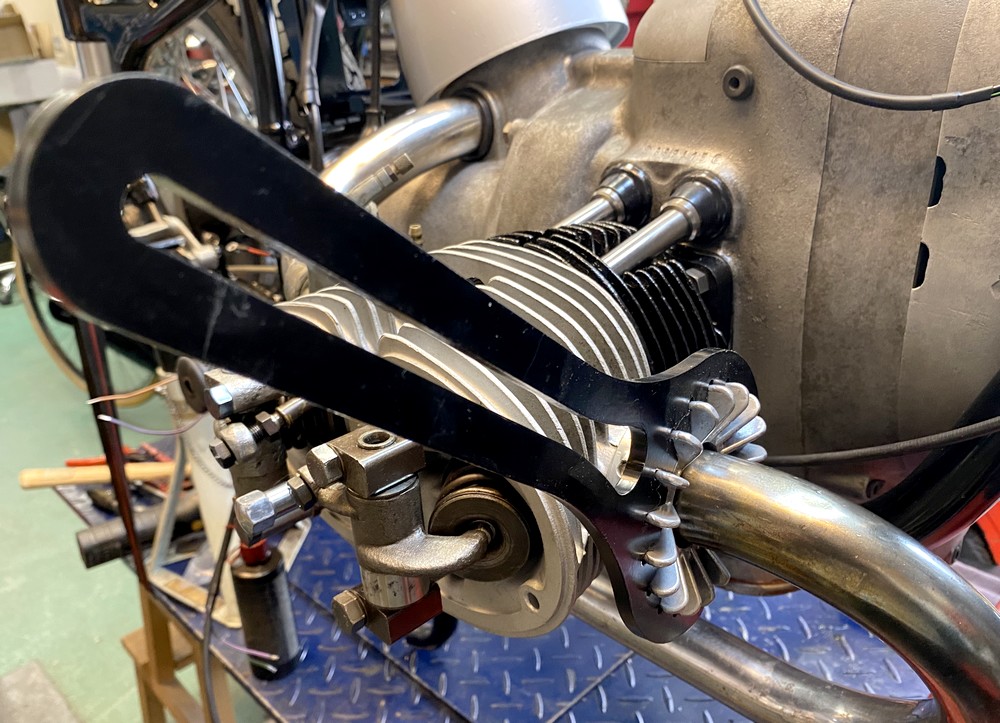

opgelost. Ook een uitlaatwartel moet je met een speciale sleutel vast
zetten, die had ik liggen. |
 |
|
 |
|

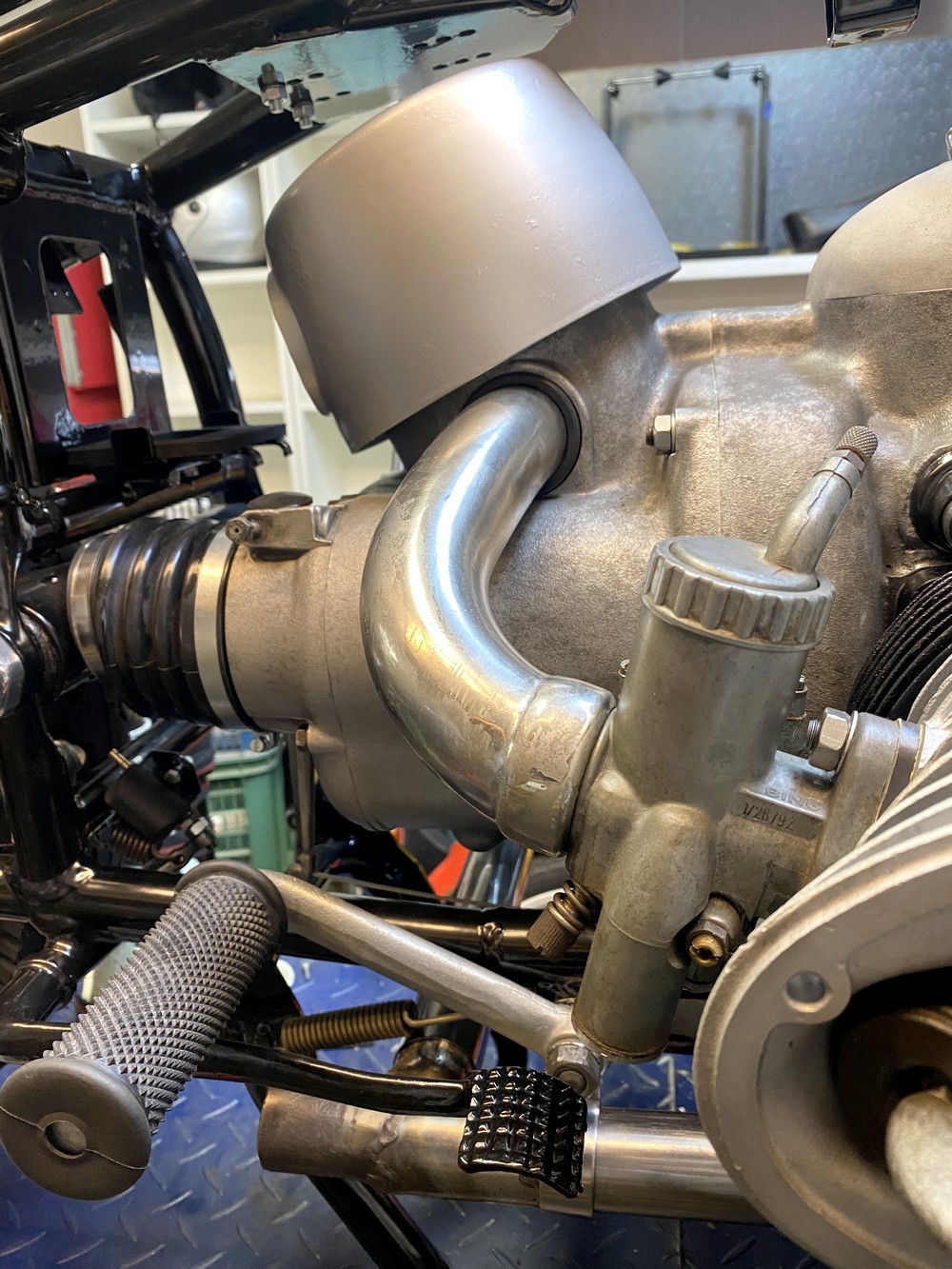

17-2-22: Tussendoor klusje. Het luchtfilter even in de lak gezet. Had
liever een chromen exemplaar maar die kosten inmiddels 225 euro. |
 |
|

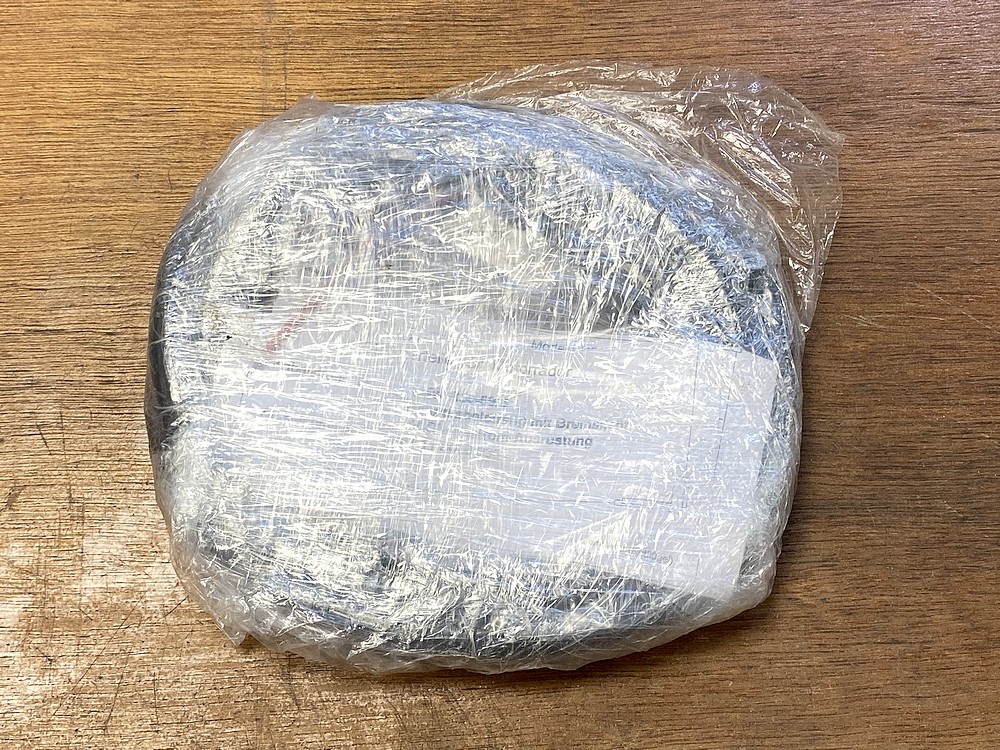

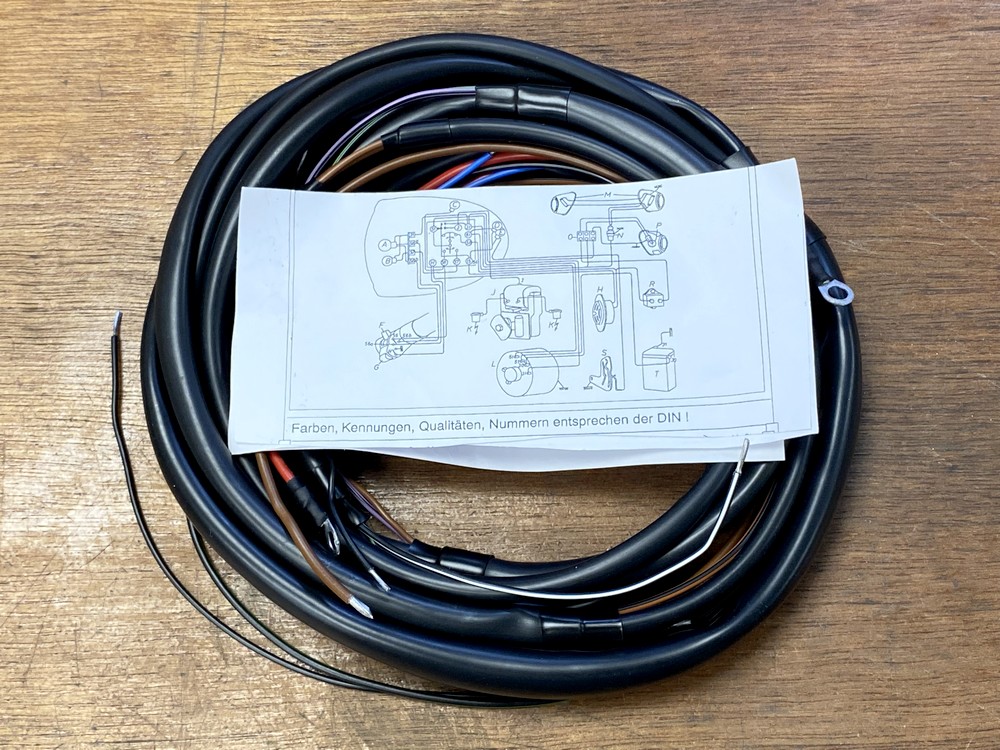

16-2-2022: Sommige pakjes laat ik lang niet geopend omdat ik weet wat er
in zit. Ik zie er dan tegenop om ze open te maken want dan moet ik aan
de bedrading beginnen. Eigenlijk het einde van een klus, de laatste
grote klus. Elke keer is het weer een raadsel hoe dat nu weer moet en
toch lukt het altijd wel. Bijna altijd. Wel draadje hoort waar te

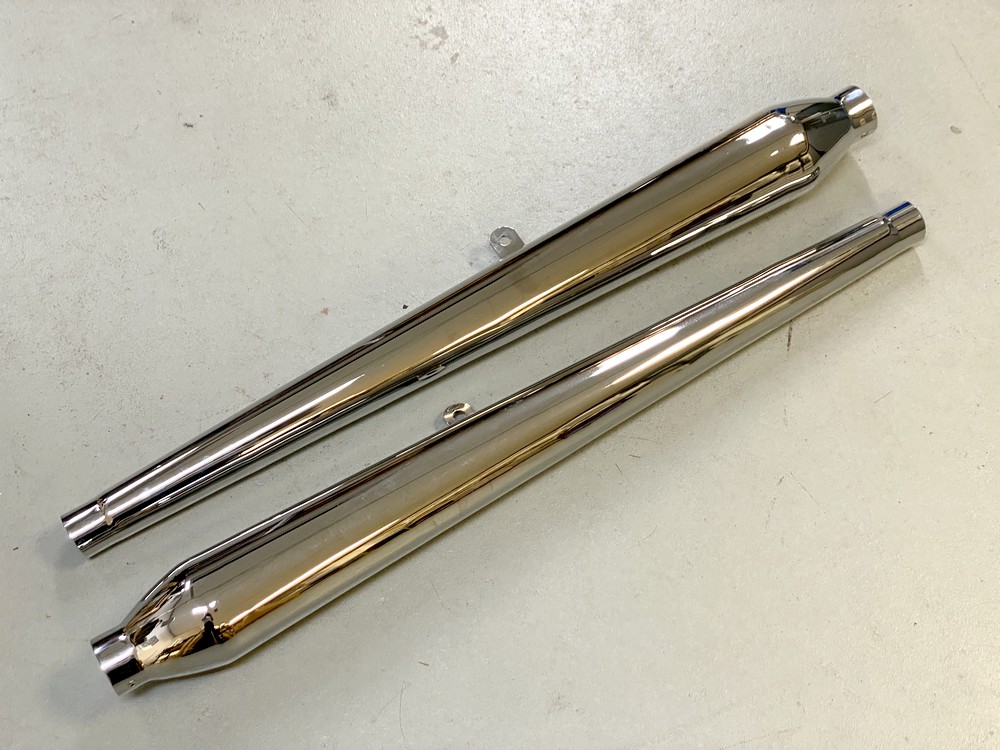

zitten? Een hele puzzel. Gelukkig zijn er ook pakjes die ik meteen open
maakt. De nieuwe dempers bijvoorbeeld. |
 |
|
 |
|
 |
|

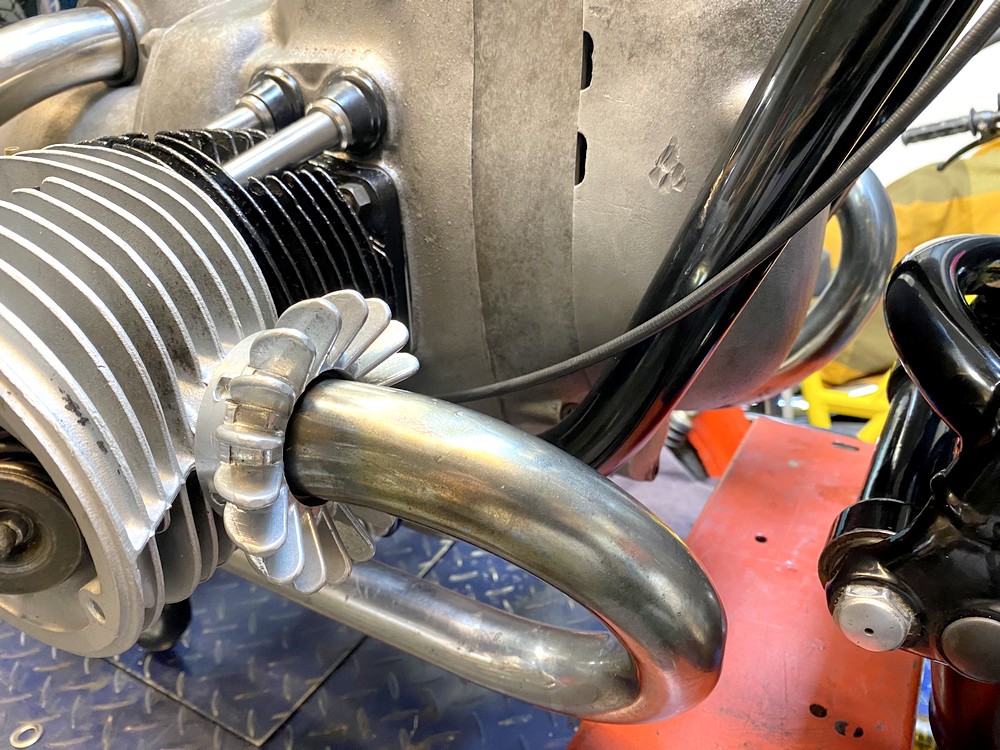

15-2-22: Elke dag een uurtje is het plan. Worden er meestal twee of
meer. Maar vandaag waren de uitlaatbochten aan de beurt. Voor 50 euro
van Ebay geplukt was het wel nodig om er wat soldeerwerk aan te
verrichten. Voorlopig kan het zo totdat het budget toelaat om nog 300
euro uit te geven. Waarmee maar gezegd dat het budget al met flinke
stappen omhoog is geschoten. |
 |
|

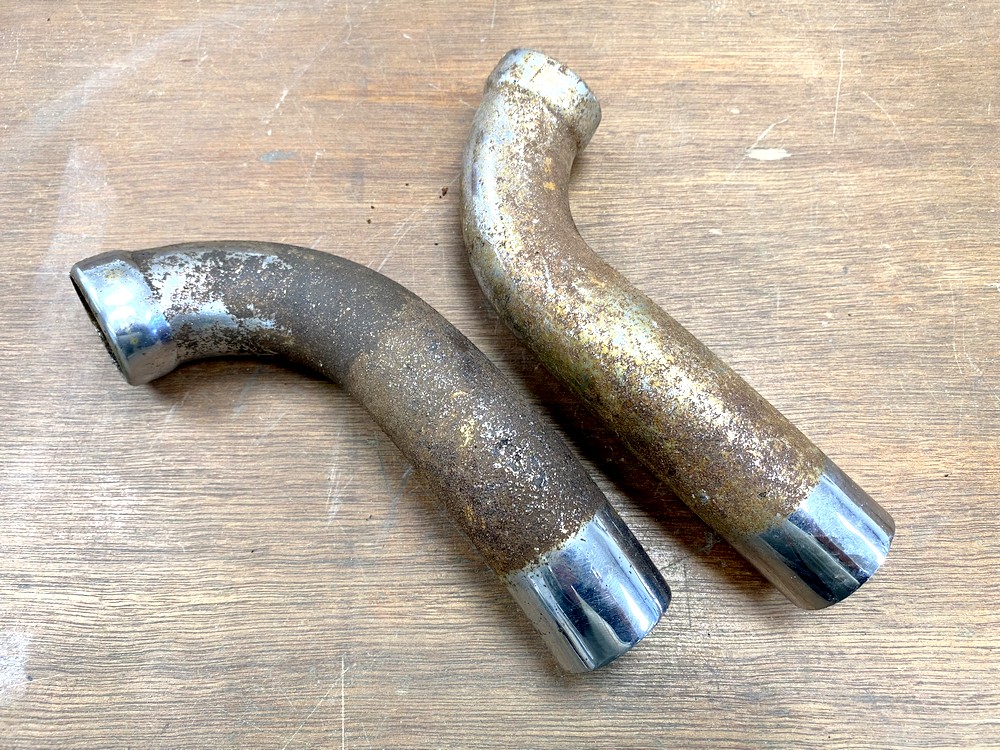

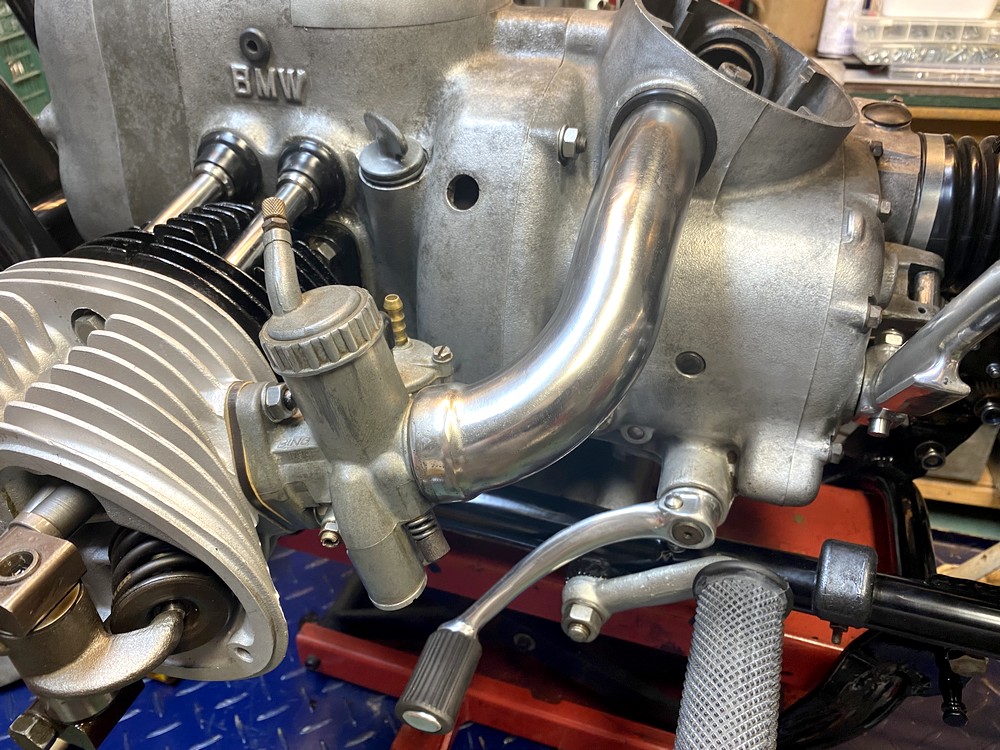

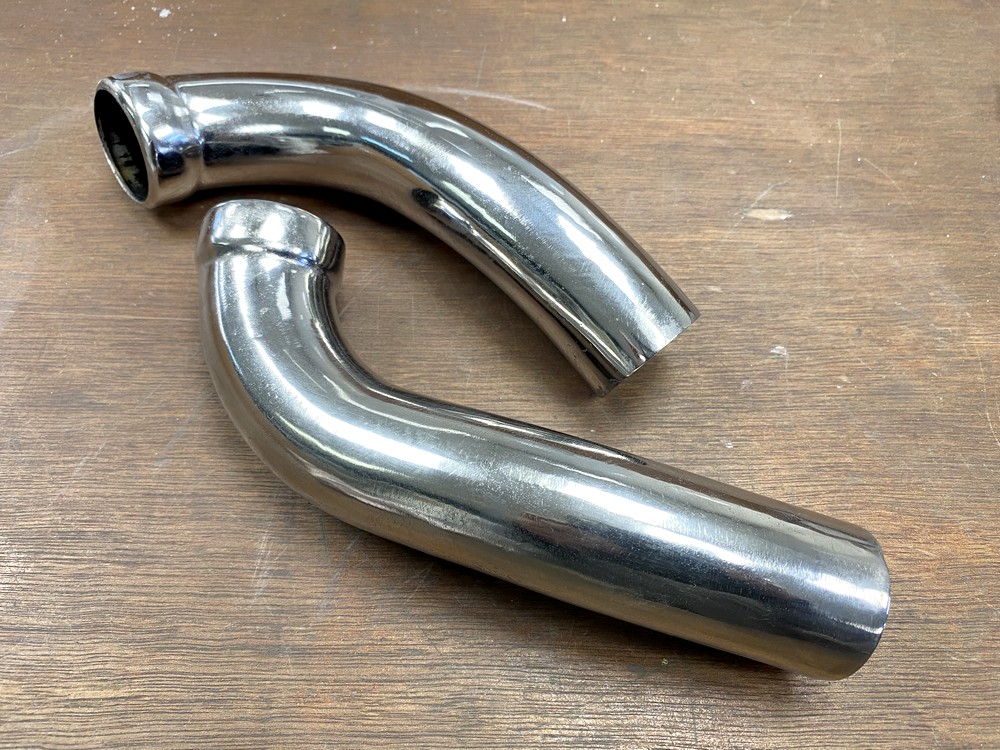

14-2-22: Nu de cilinders er weer op zitten kunnen de carburateurs er ook
weer op. Ze wel eerst even goed schoongemaakt en wat kleine onderdelen
uitgewisseld die ik over had van de oude exemplaren. De nieuw
vernikkelde aanzuigbuizen mogen ook weer meedoen met nieuwe rubbers aan
twee kanten. |
 |
|

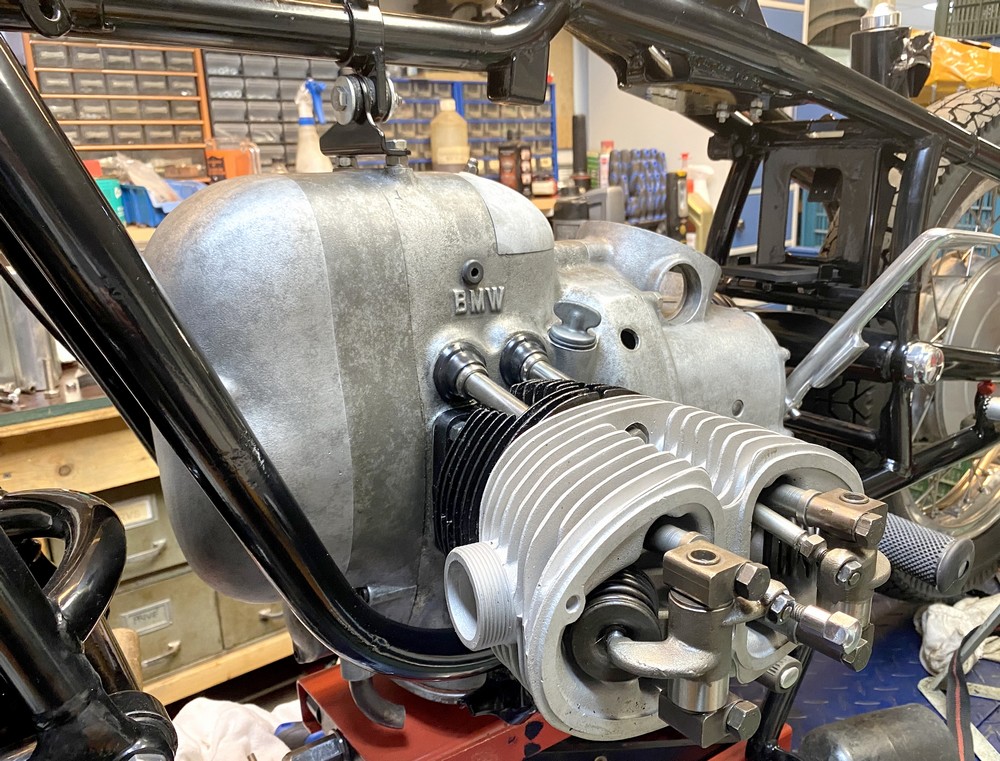

13-2-22: Vandaag even zitten stoeien met de bovenste motorophanging. Was
een beetje improviseren maar hij zit nu lekker in het rubber. De koppen
lagen er ook nog dus die mochten meedoen in het feest dat motor heet.
Kon ik meteen even controleren of ik nog onderdelen nodig had. |
 |
|

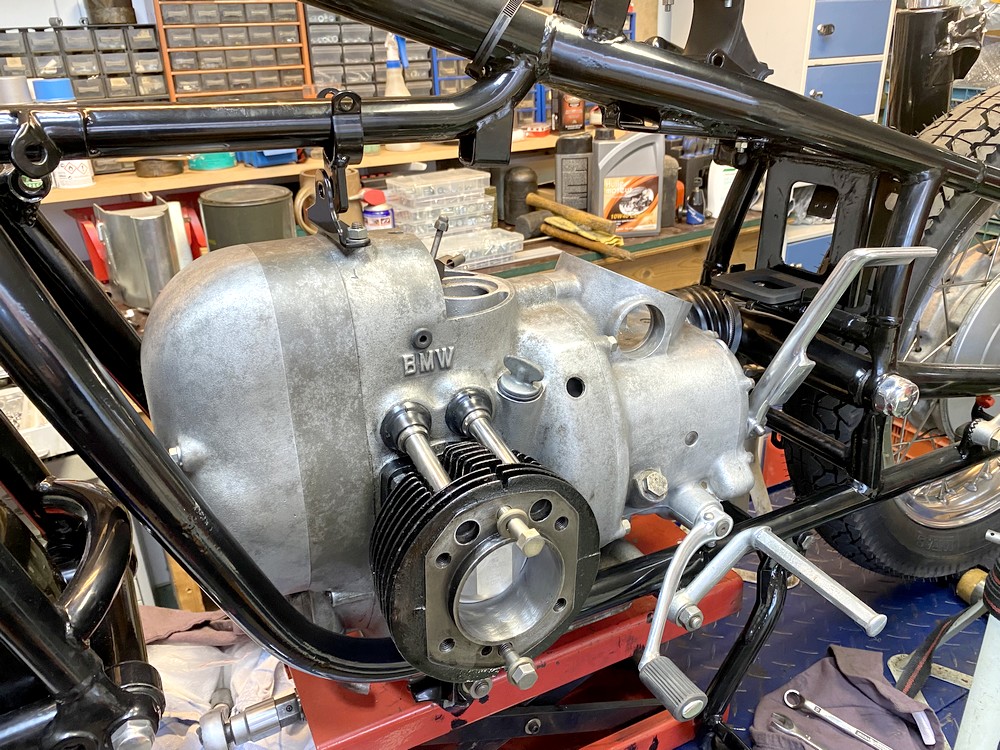

12-2-22: Dat blok moest natuurlijk in het frame hangen en zie daar een
blok in het frame. Begint een beetje op een BMW te lijken nu. |
 |
|
10-2-22: Vanavond nog even de bak achter het blok gehangen en wat RVS
moertjes gebruikt, staat wat netter dan de aangeroeste originele.
Kickstarter en versnellingpedaal waren al mooi gepolijst dus nu kan hij
weer in het frame gehangen worden. Daar hoort hij tenslotte thuis. |
 |
|
9-2-22: Nog maar even een uurtje in het sleutelhok. De cilinders en
zuigers gemonteerd zodat het blok in het frame gehangen kan worden. De
koppen komen dan later wel. Lekker overal nieuwe rubbers en pakkingen,
heerlijk. |
 |
|
8-2-22: Er daar was hij dan, topinvestering helemaal uit Griekenland
maar origineel. Gaan we de andere weer verkopen. |
 |
|

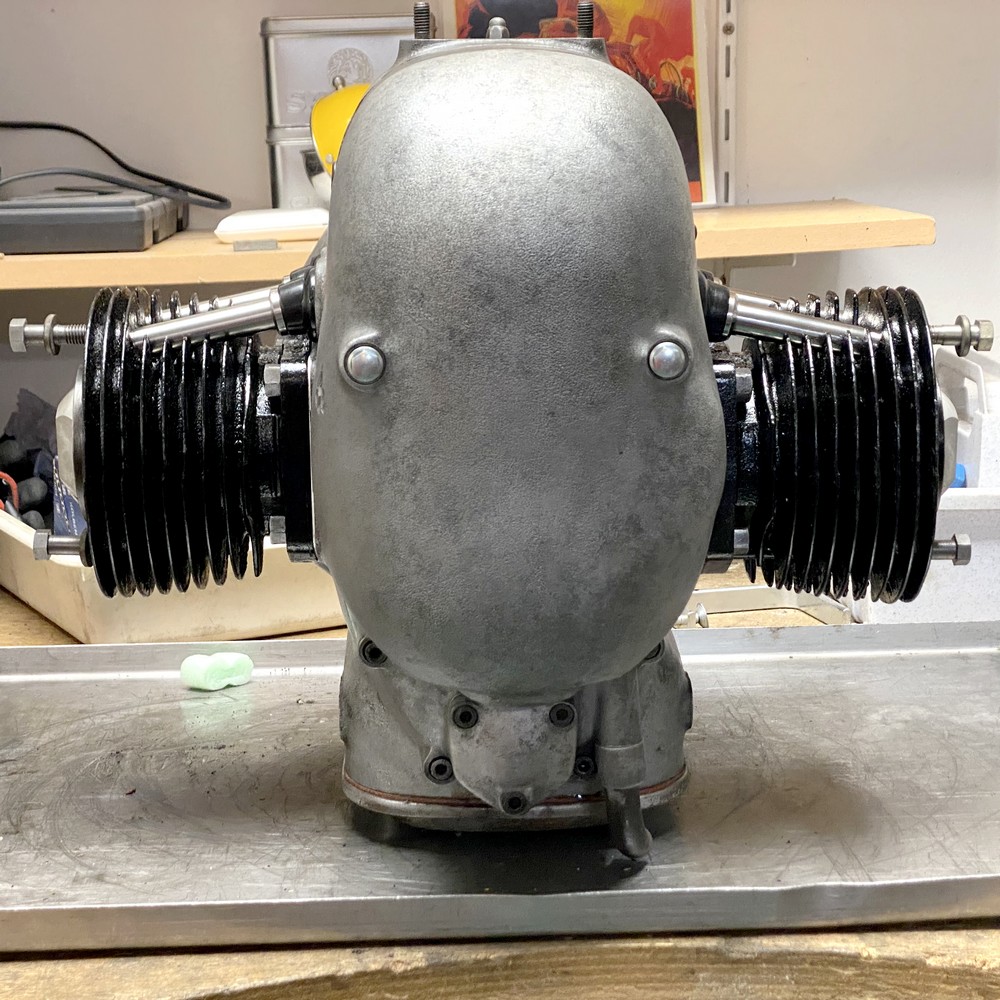

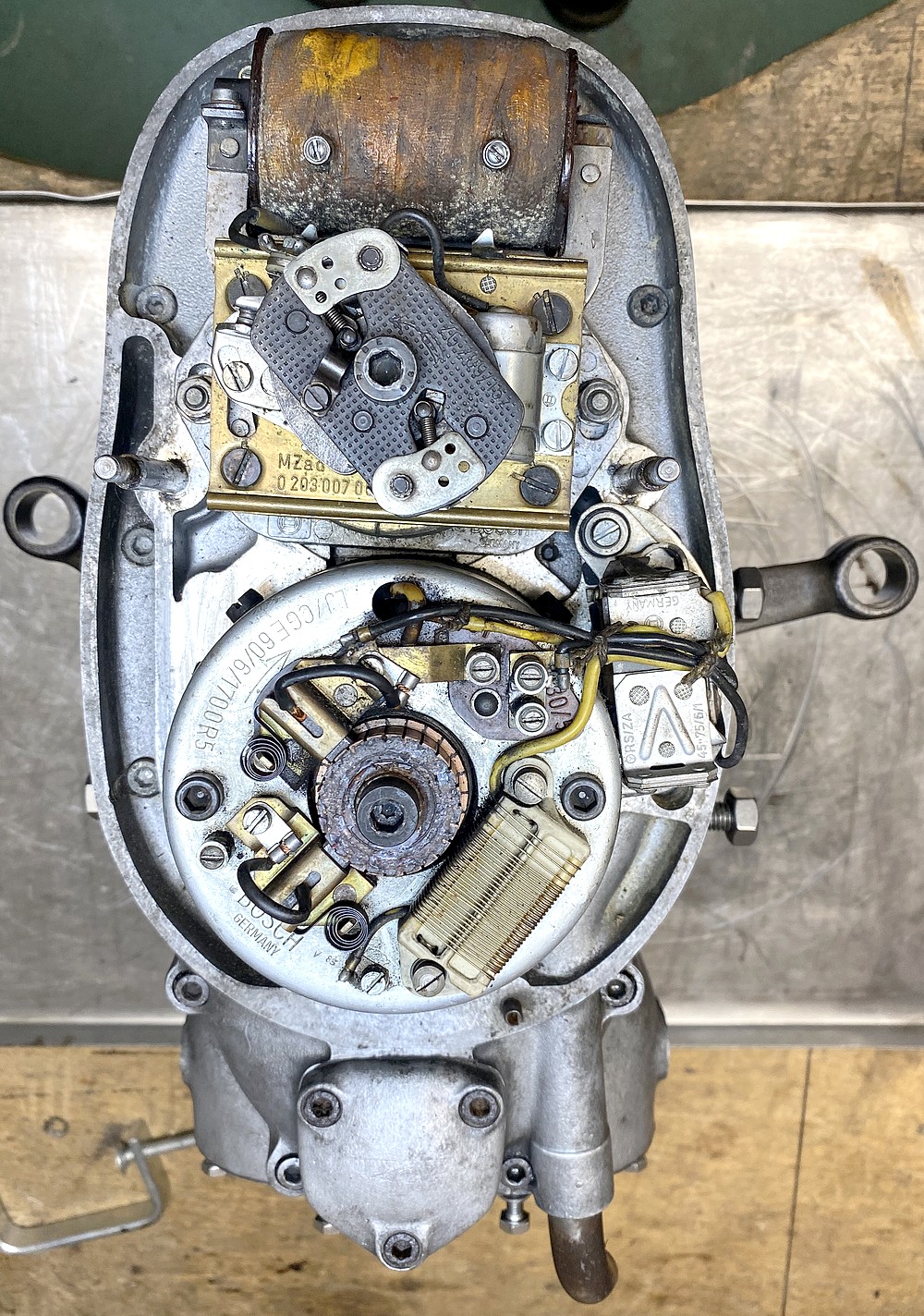

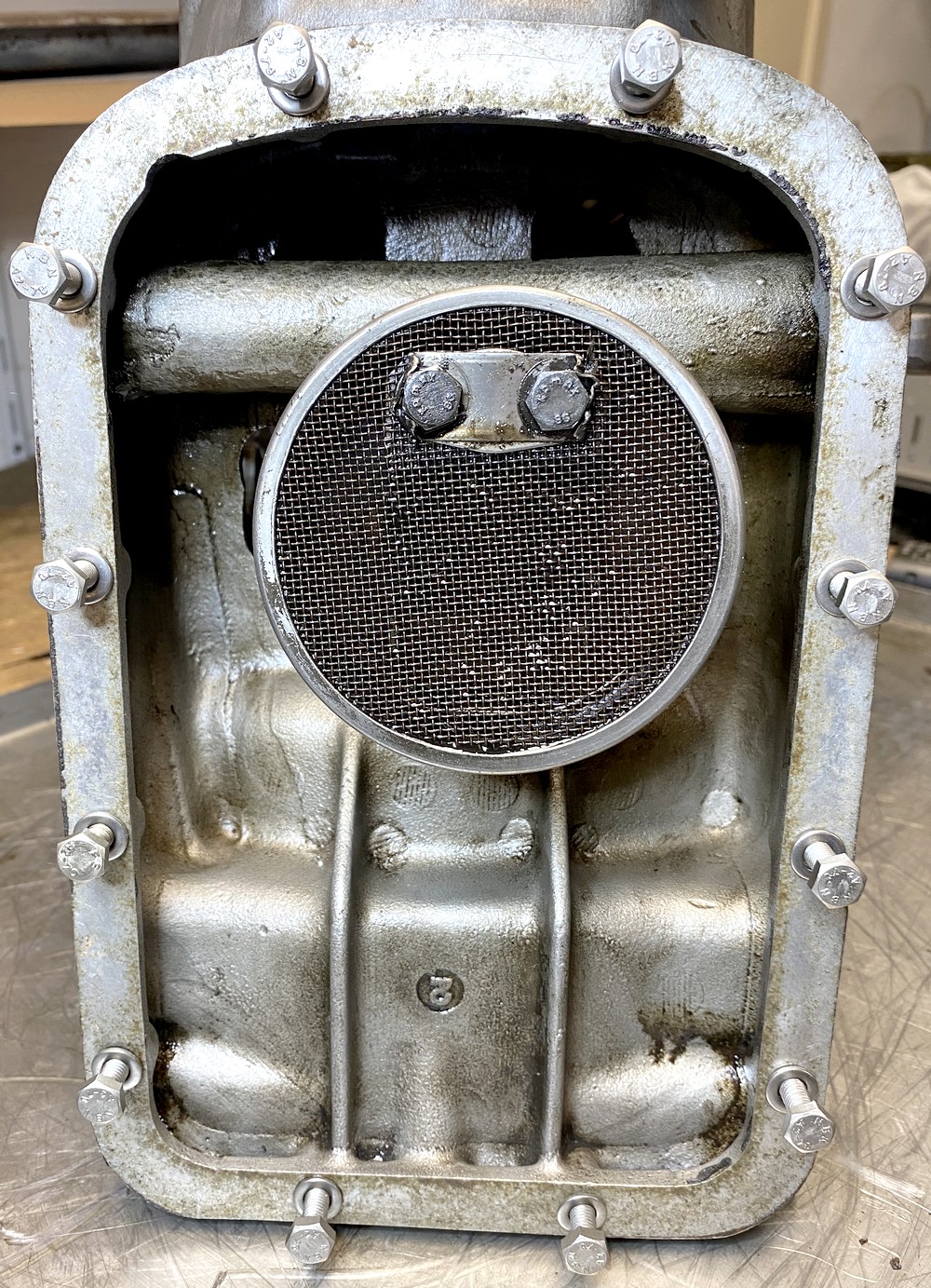

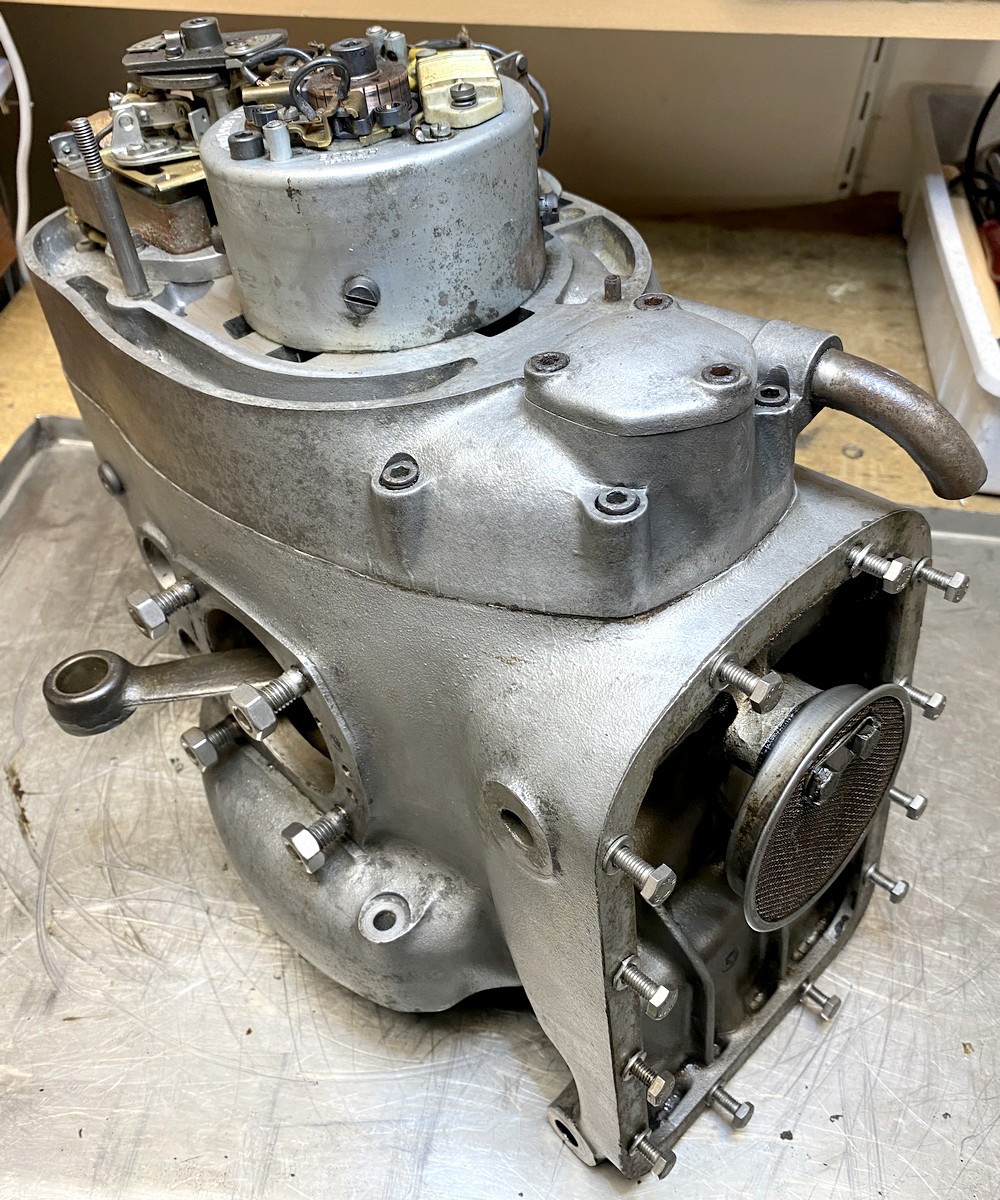

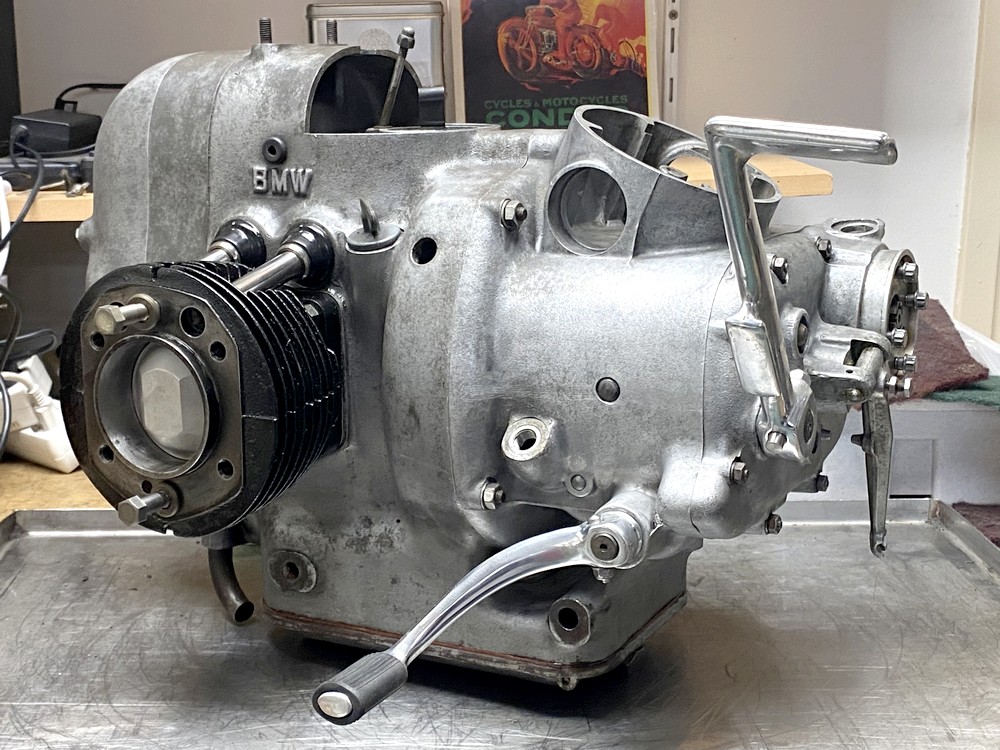

7-2-22: De moed bij elkaar geschraapt en maar eens aan de bak en het
blok begonnen. De bak was zo klaar. Schoongemaakt en gespoeld dan kan
hij er weer op. Het blok ook goed schoongemaakt, alle bloemkool aanslag
is nu verdwenen en hij heeft een mooie oude look gekregen. Alle
oliekanalen goed doorgeblazen maar er zit geen rommel in het blok dus we
gaan hem er gewoon zo inzetten. Bij de eerste start, het is nog lang
niet zo ver, gaat er een dunne olie in met een speciaal
reinigingsmiddel. Daarover later. Zo krijg je het blok niet vaak meer te
zien: |
 |
|
 |
|
 |
|
1-2-22: Het lijkt even stil maar dat komt omdat er weer twee onderdelen
deze kant opkomen. Liep een originele R50/2 tank in Griekenland tegen
het lijf en vond eindelijk een vervangend spatbord dat wat meer lijkt op
het huidige exemplaar. We gaan het zien. |
 |
|
26-1-22: Zo, dat was werk. Viel behoorlijk tegen om ze weer netjes te
krijgen. Het voorwiel is wat minder dan het achterwiel maar het blijven
de originele onderdelen. |
 |
|
 |
|

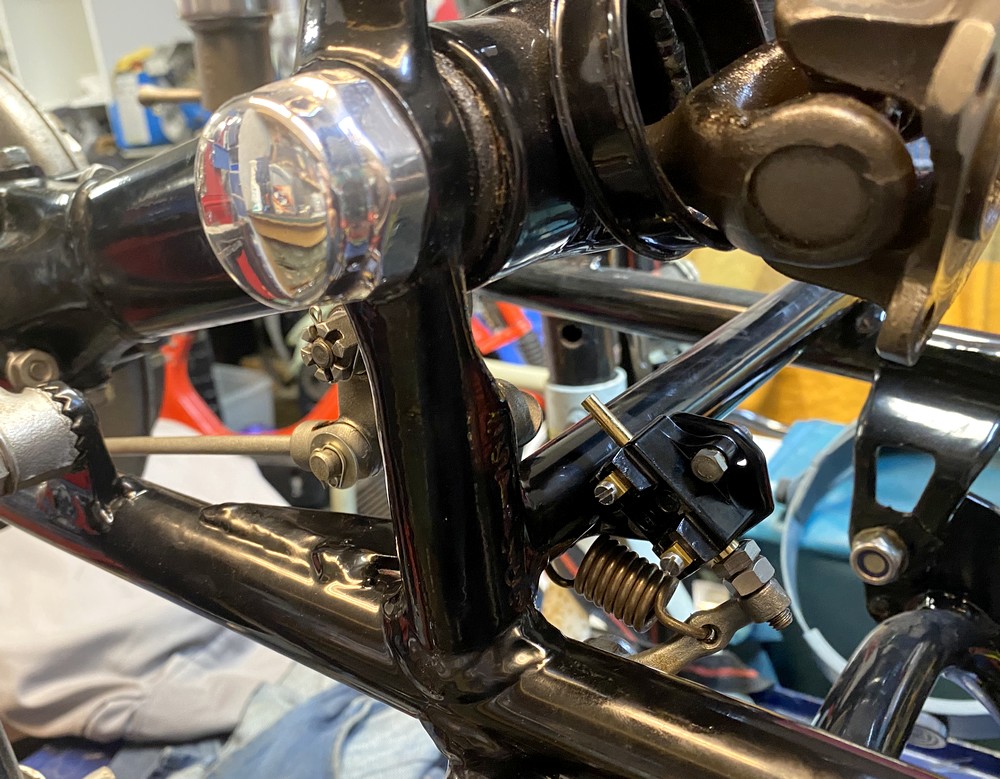

23-1-22: Elk boutje, moertje, ringetje en onderdeeltje moet eerst
nagekeken en opgeknapt worden. Of vervangen als het origineel niet meer
te redden is. In dit geval zoiets onbenulligs als de remlichtschakelaar.
En nu maar hopen dat het de juiste is. Ik heb eenvoudiger constructies
gezien......... |
 |
|

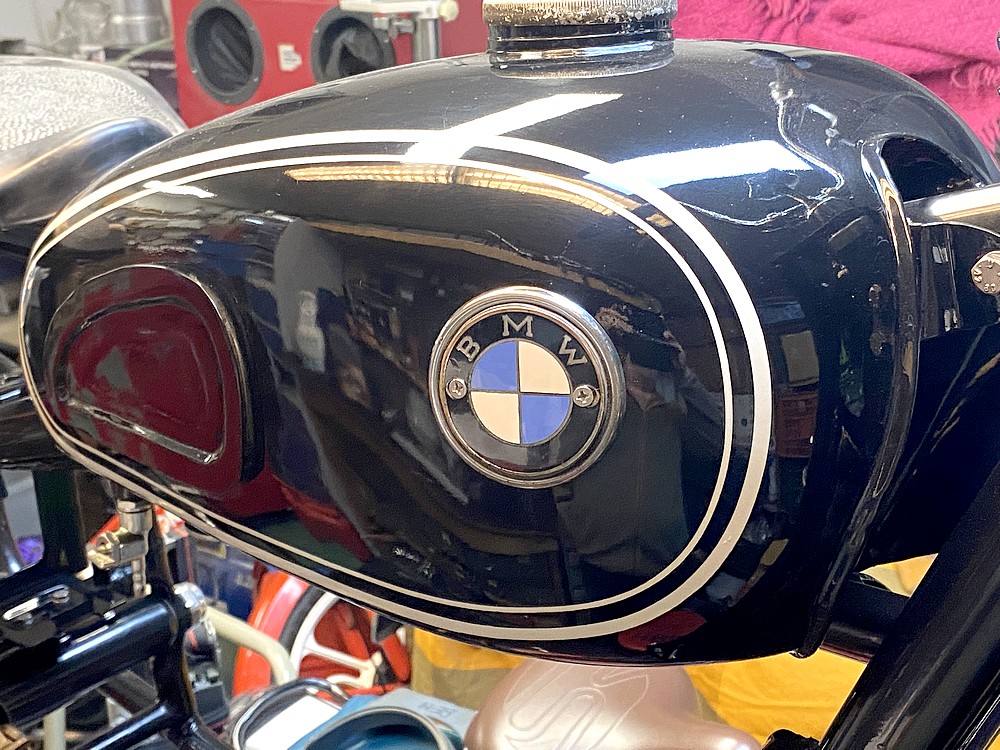

22-1-22: Natuurlijk pasten de originele badges niet op de tank uit
India. De montagegaten zaten vier milimeter te dicht op elkaar. Wat
gerommel met de gaatjes, ze waren toch al niet meer zo mooi, en een
plaatje rubber maakte het allemaal weer netjes. Toch een soort van
emotioneel moment altijd weer om die badges te monteren. Dan lijkt hij
weer te gaan leven. |
 |
|

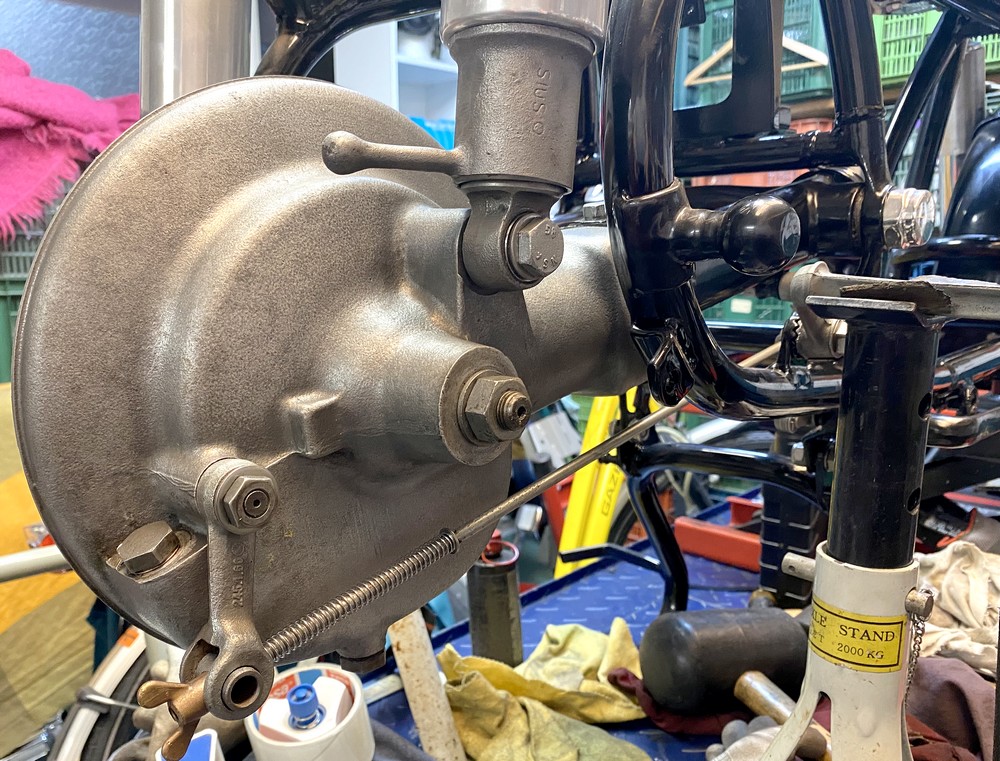

20-1-22: Tijd om de gerevitaliseerde cardan maar eens aan de vork te
hangen. |
 |
|
 |
|

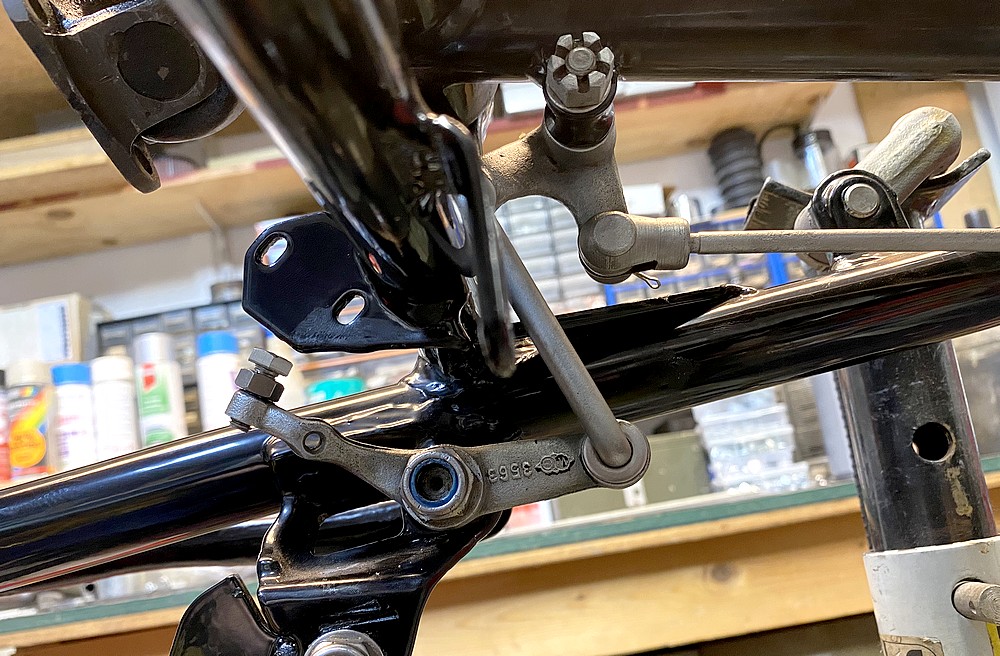

18-1-22: De snelste verbinding tussen A en B is meestal een rechte lijn.
Bij BMW weten ze dat beter dus moet je via veel kronkels van A naar B.
Ze zullen het wel weten. Dit is de verbinding tussen het rempedaal en de
remhevel van de achterrem. |
 |
|

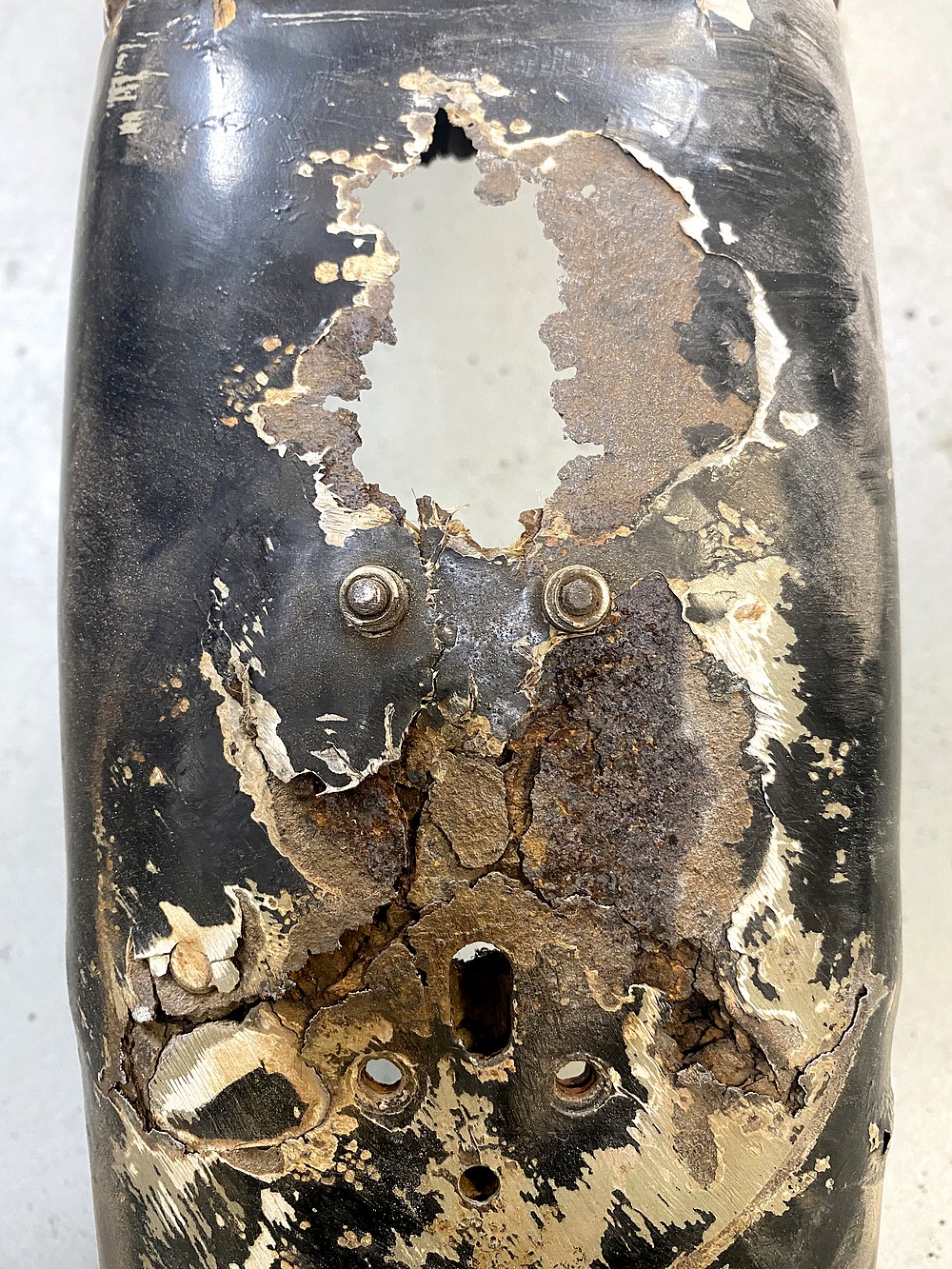

16-1-22: Dit, mijn lieve kijkertjes heet roest. Roest is het roodbruine
materiaal dat ontstaat wanneer ijzer reageert met zuurstof in de
aanwezigheid van water. Het is een mengeling van ijzeroxide en
hydroxylgroepen. Dat zegt Wikipedia nu eenmaal. Voor mij betekend het
investeren in een ander spatbord. Een heel duur spatbord. Maar goed,
soms zit het tegen maar meestal mee. |
 |
|

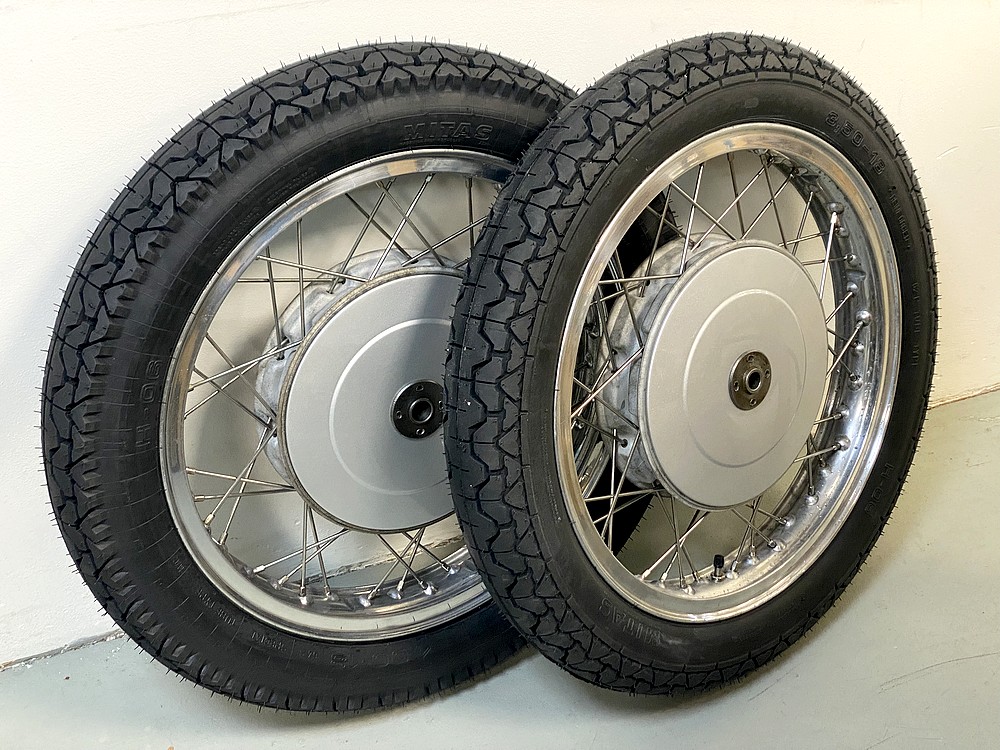

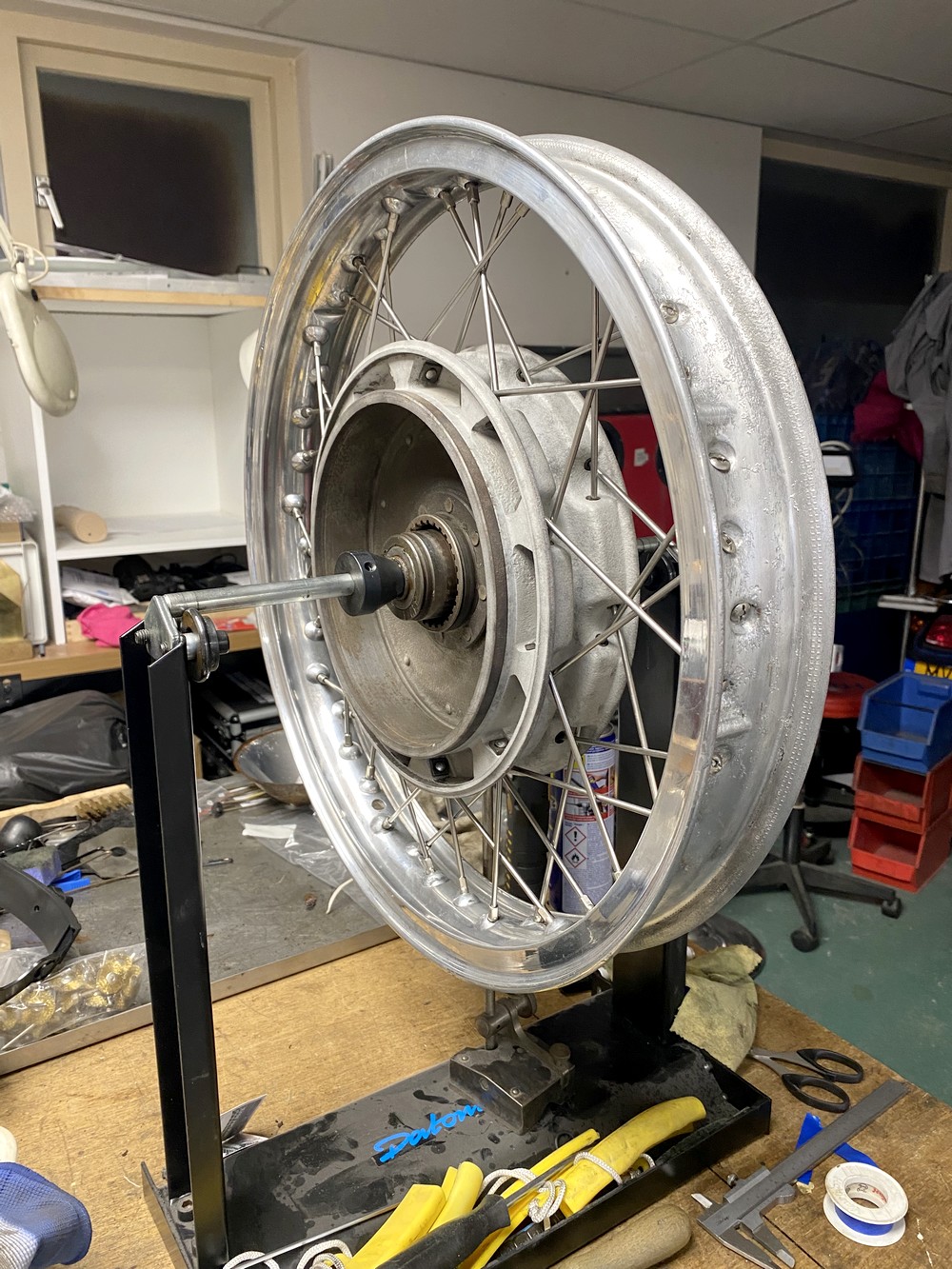

14-1-22: Zelf spaken en balanceren is niet mijn favoriete bezigheid maar
om een motor af te krijgen mag ik het zelf doen. Eerste wiel is klaar. |
 |
|
12-1-22: Er kwam weer wat spul binnen via Ebay dus dat moest er even op.
Deze keer was de koplamp aan de beurt. Rand even zo mooi mogelijk
gemaakt met de polijstmachine en een nieuwe spiegel erin gezet. De rand
is wat pokdalig maar netjes genoeg. Is alles weer keurig. Wel leuk dat
het originele glas er nog in zit. |
 |
|
11-1-22: Het originele spatbord heeft de roestaanval nog redelijk
weerstaan dus die gemonteerd. Ik volg de oude route. Eerst de hele motor
in elkaar zetten met opgeknapte onderdelen. Dan voor een deel weer
demonteren, laten spuiten en het hele zaakje afmonteren. De kleur ben ik
nog niet helemaal uit. Zwart is zo saai. Meestal doe ik de bedrading als
laatste of vlak voor het monteren van het spuitwerk. |
 |
|

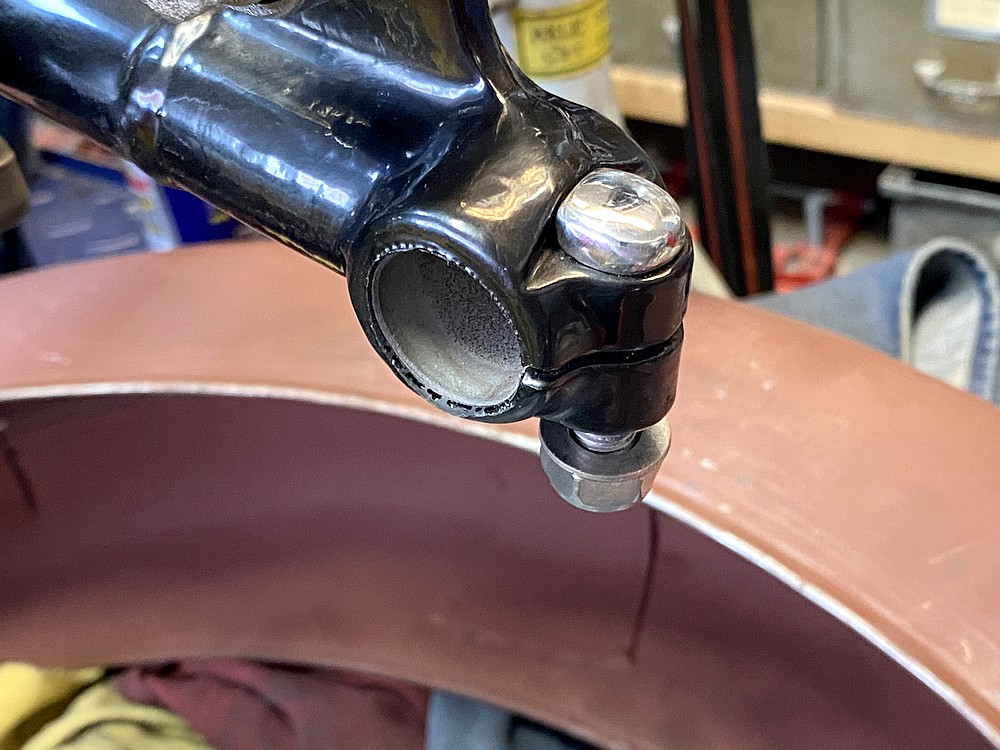

8-1-22: Het
zit hem soms in de kleine dingen, ook bij het opknappen van een oud stuk
roest. De klembout in de achtervork van een BMW is een speciale bout.
Kosten zo rond de 25 euro. Das niks natuurlijk. Maar hem zelf maken is
echt veel leuker. Klein karweitje en veel voldoening. |
 |
|

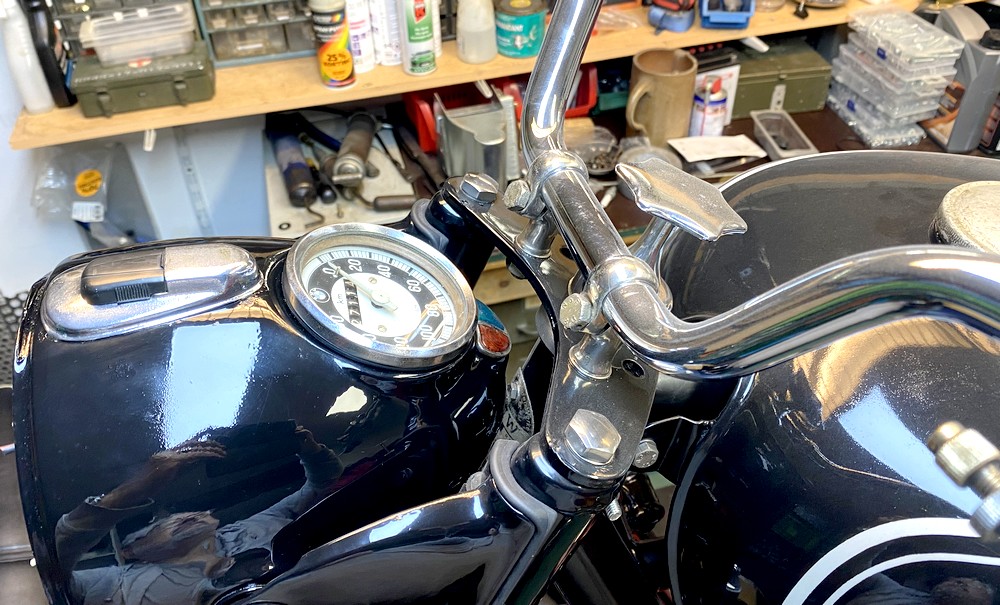

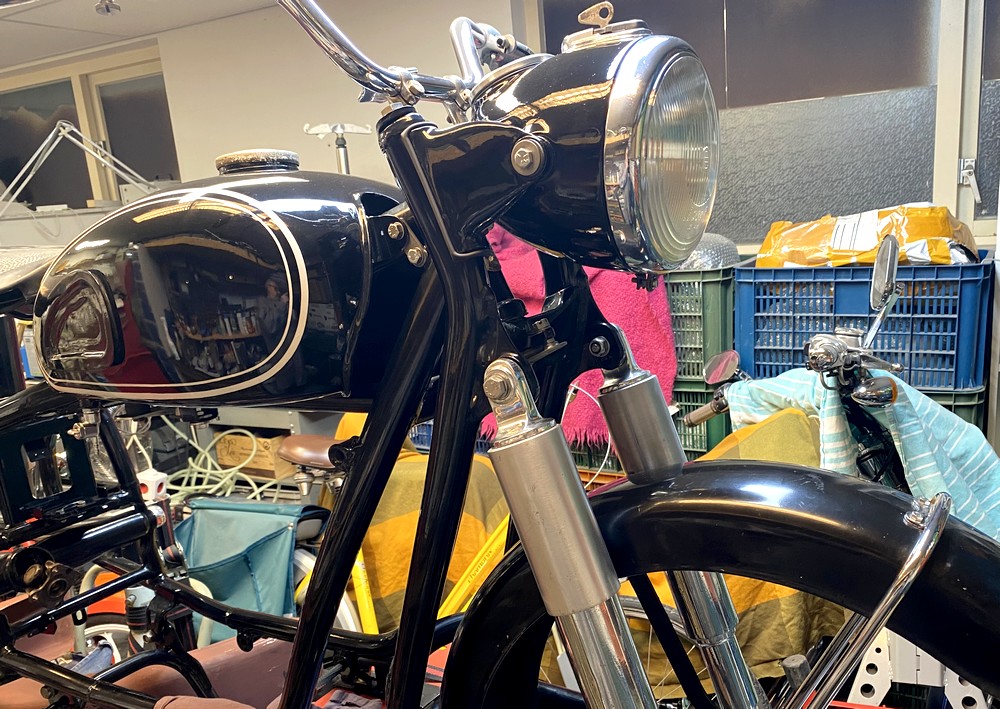

8-1-22: Even de koplamp passen. Groot respect gekregen voor degene die
vaker een schakelaar in de koplamp weten te monteren. Was even een
klusje. Spuitwerk is niet perfect maar ik probeer budget te sparen voor
het motorblok. |
 |
|

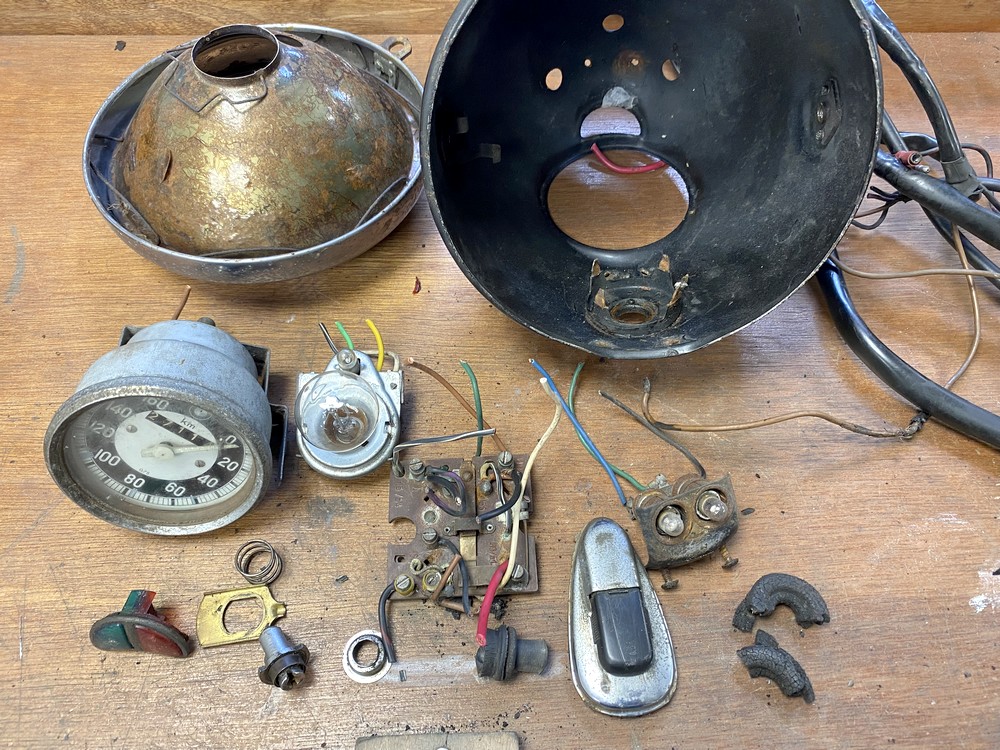

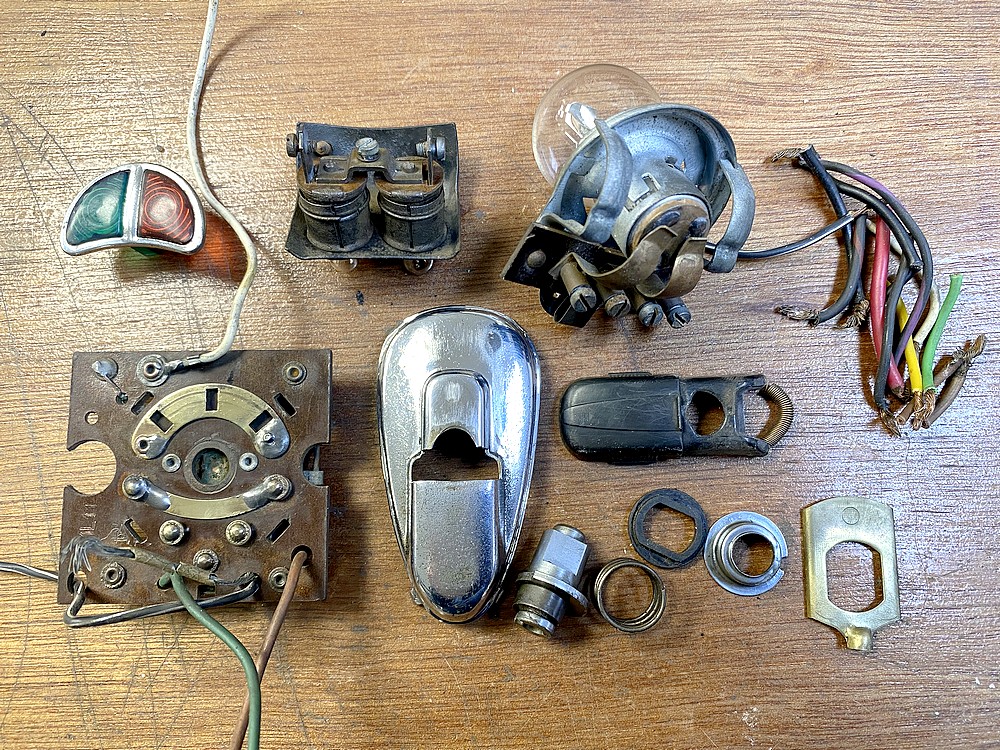

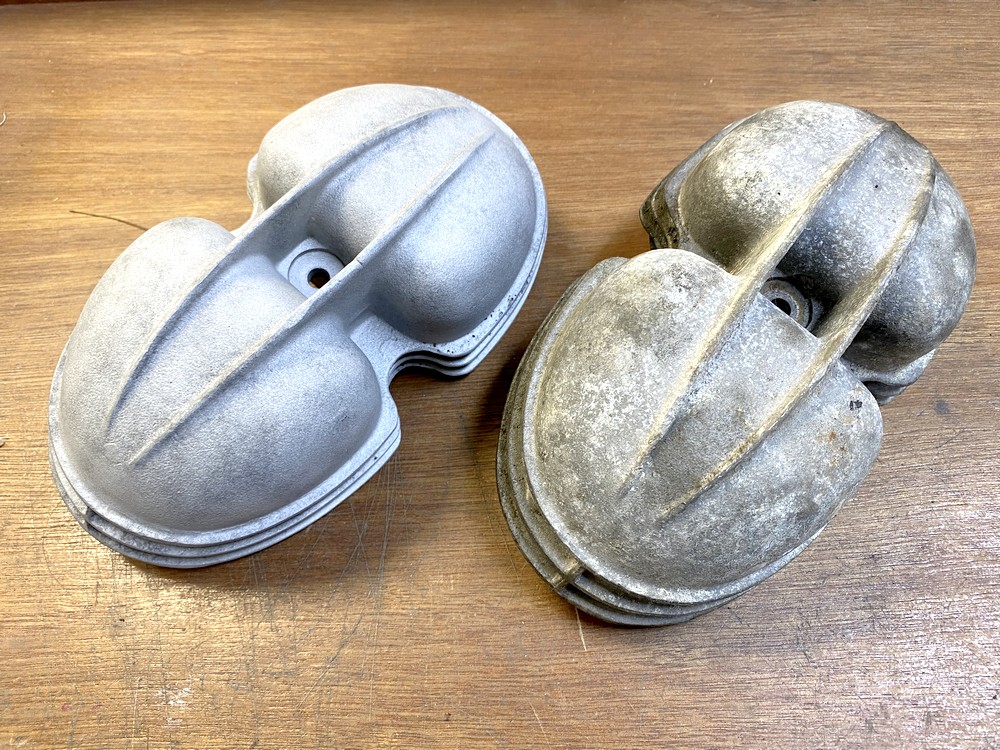

7-1-22: Tijd voor het kleine spul en de kleppendeksels. De inhoud van de
koplamp heb ik met een roterende messingborsteltje allemaal ontroest en
schoongemaakt. De kleppendeksel gezandstraald maar had geen zin meer in
de andere. Eerst moet de straalbak schoongemaakt worden. Komt nog wel. |
 |
|
 |
|

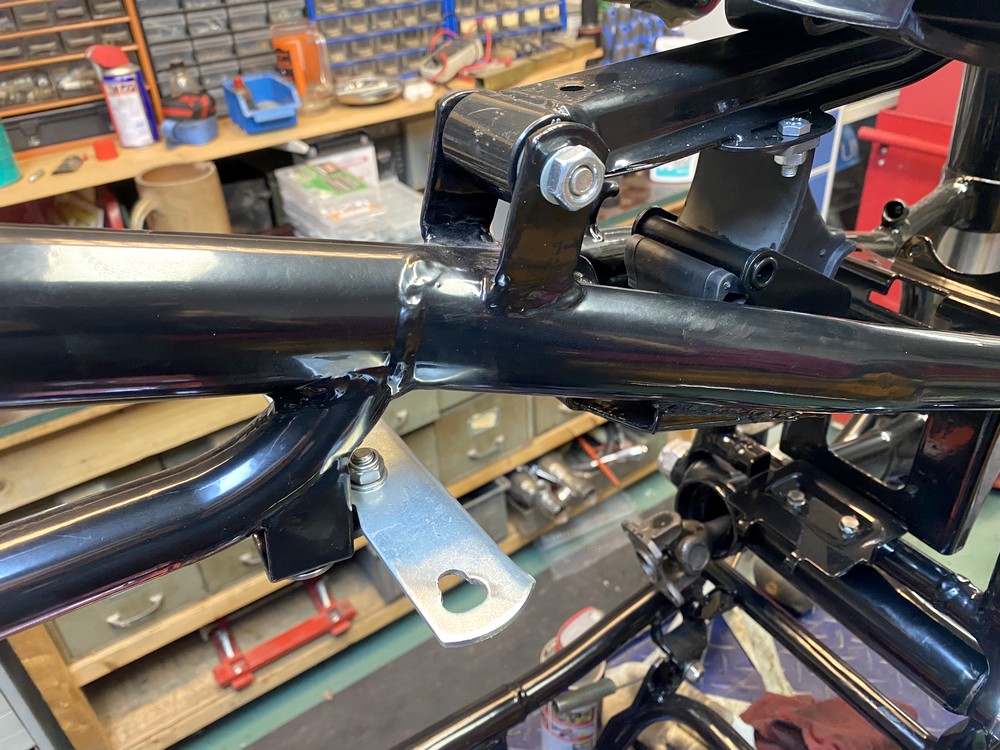

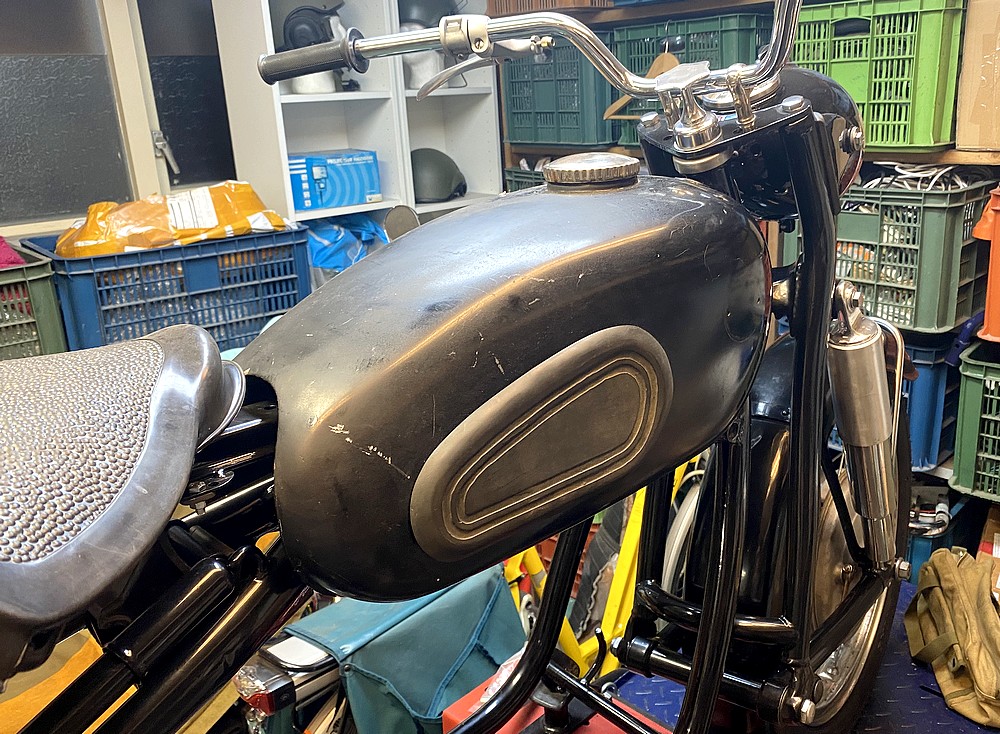

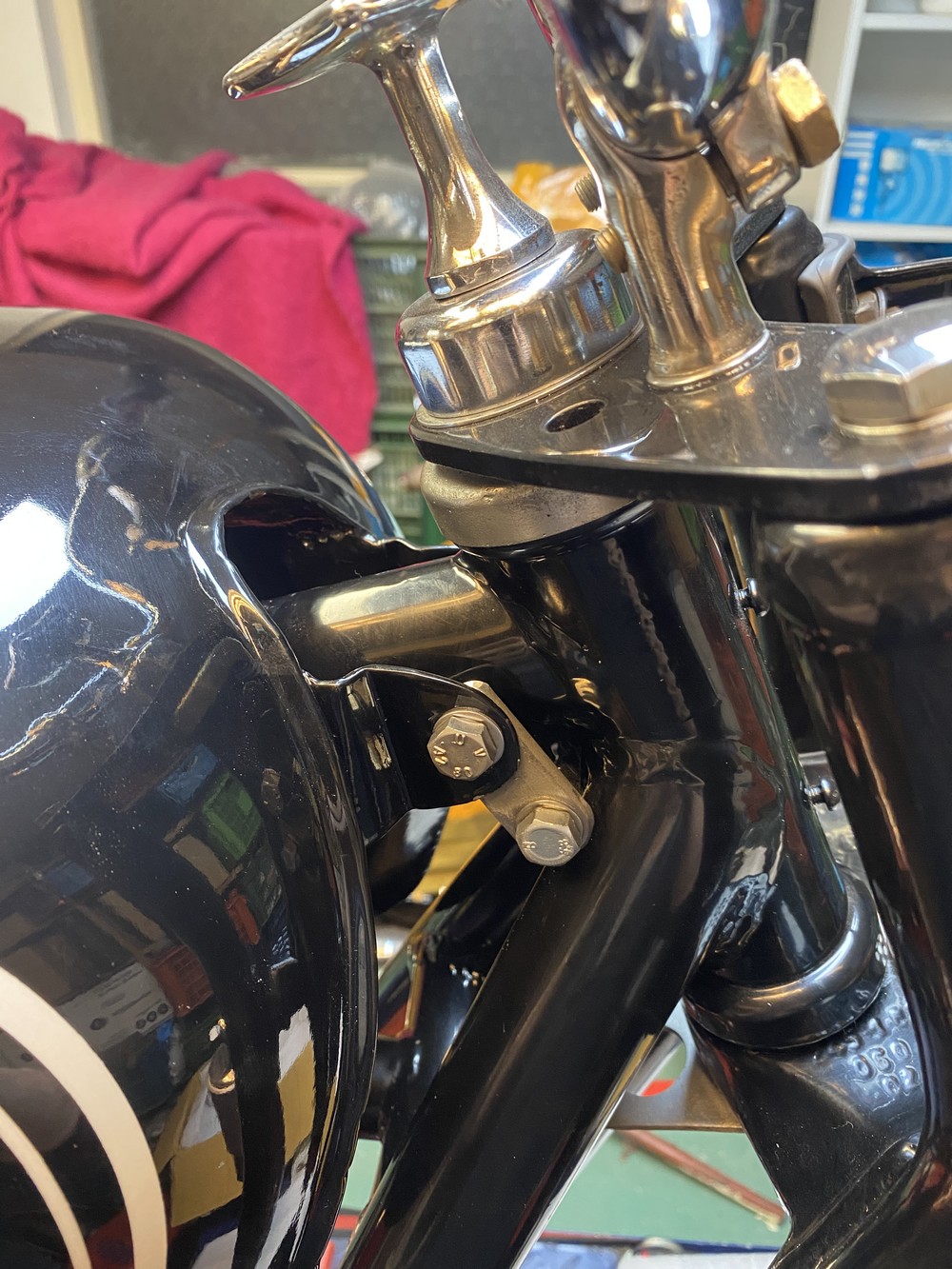

6-1-22: De tank uit India bleek wat minder goed te passen dan bij de
koop werd afgesproken. De montagebeugel van de claxon op het frame zit
behoorlijk in de weg en ik wil hem er niet af slijpen. Voorlopig heb ik
even voor deze contructie gekozen. Maakt in het totaalplaatje niet
zoveel uit. |
 |
|
 |
|

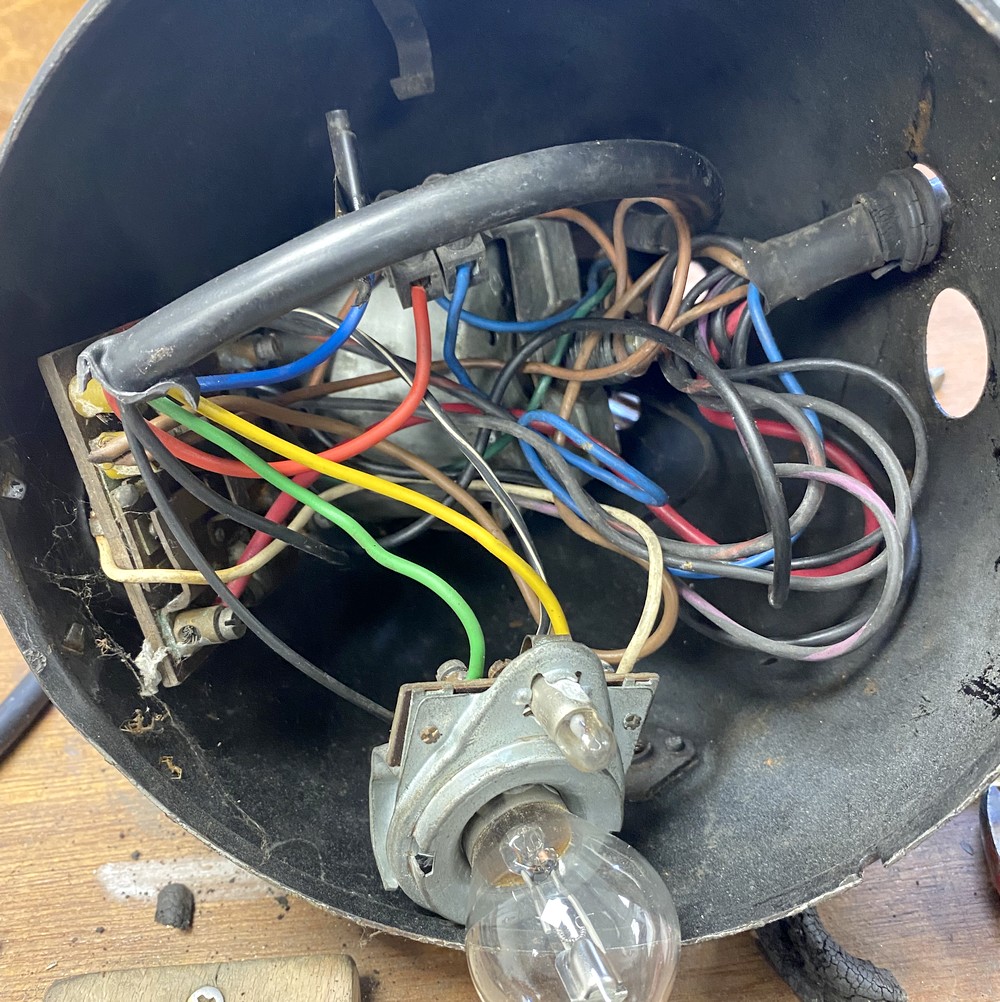

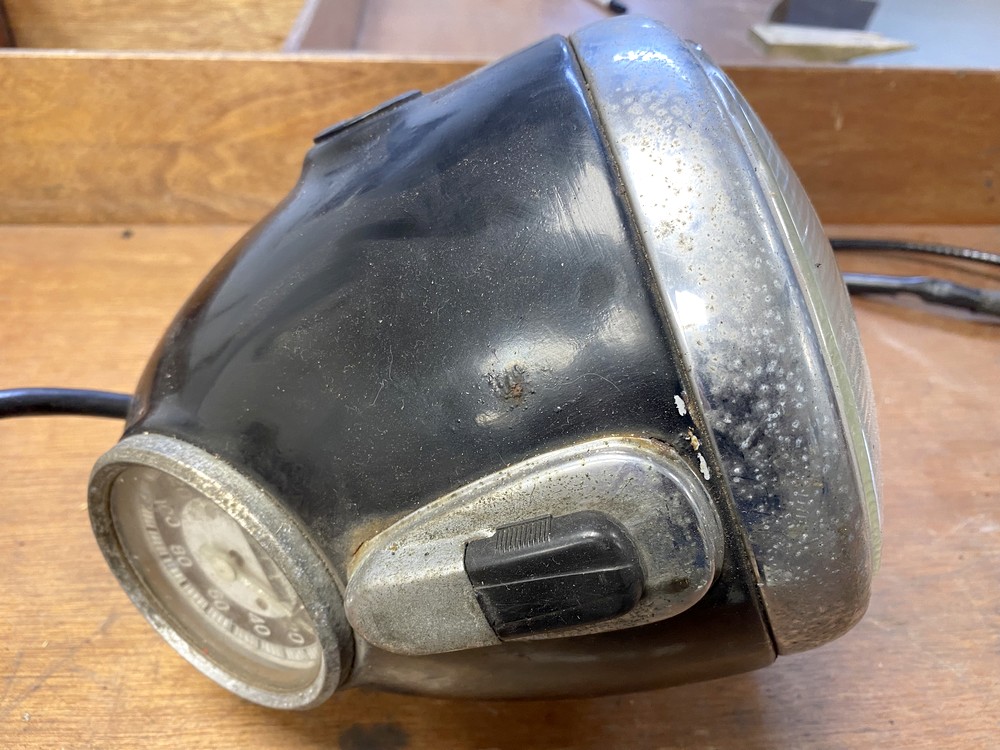

5-1-22: De koplamp moet er ook aan geloven en moet eerst maar eens uit
elkaar. Nog nooit gedaan dus het leek een beetje op Industriële
archeologie. Wel veel foto's gemaakt van de bedrading want er komt een
nieuwe set op. |
 |
|
 |
|
 |
|
 |
|

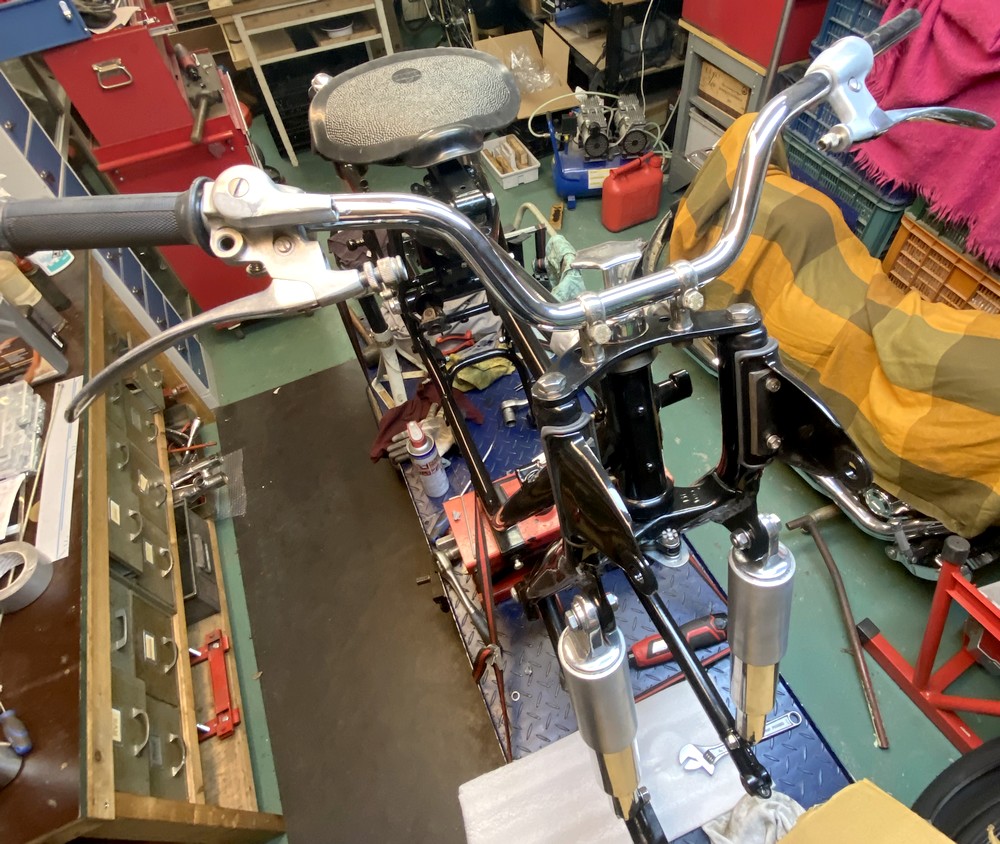

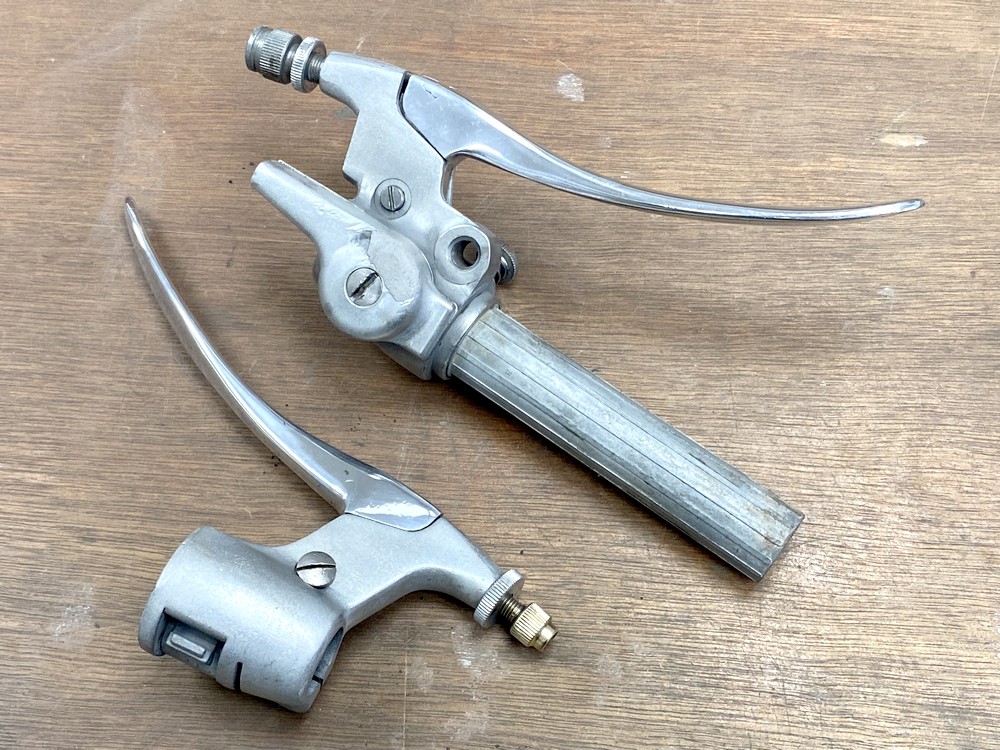

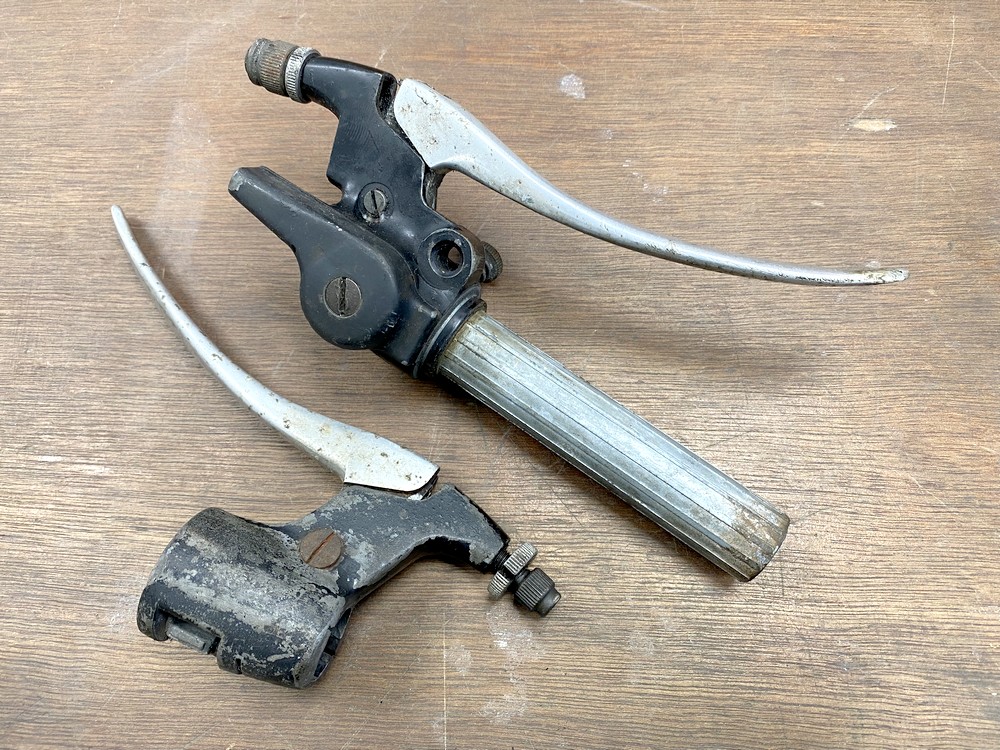

4-1-22: Ik zat zo lekker de spullen op te knappen dat ik vergat dat het
een BMW was en geen Harley. Bij een BMW moet alles origineel dus de
armaturen moeten weer zwart. Dat ging aanvankelijk goed tot dat ik de
verf van het afdekkapje wilde schuren. Daar ging ik door de buitenlaag
heen. Dacht het op te knappen door het kapje te zandstralen. Toen
bedacht ik dat het misschien wel mooi zou zijn als ik alles ging
stralen. Daarna het zinkbad er overheen en hoppa........ |
 |
|
 |
|
 |
|

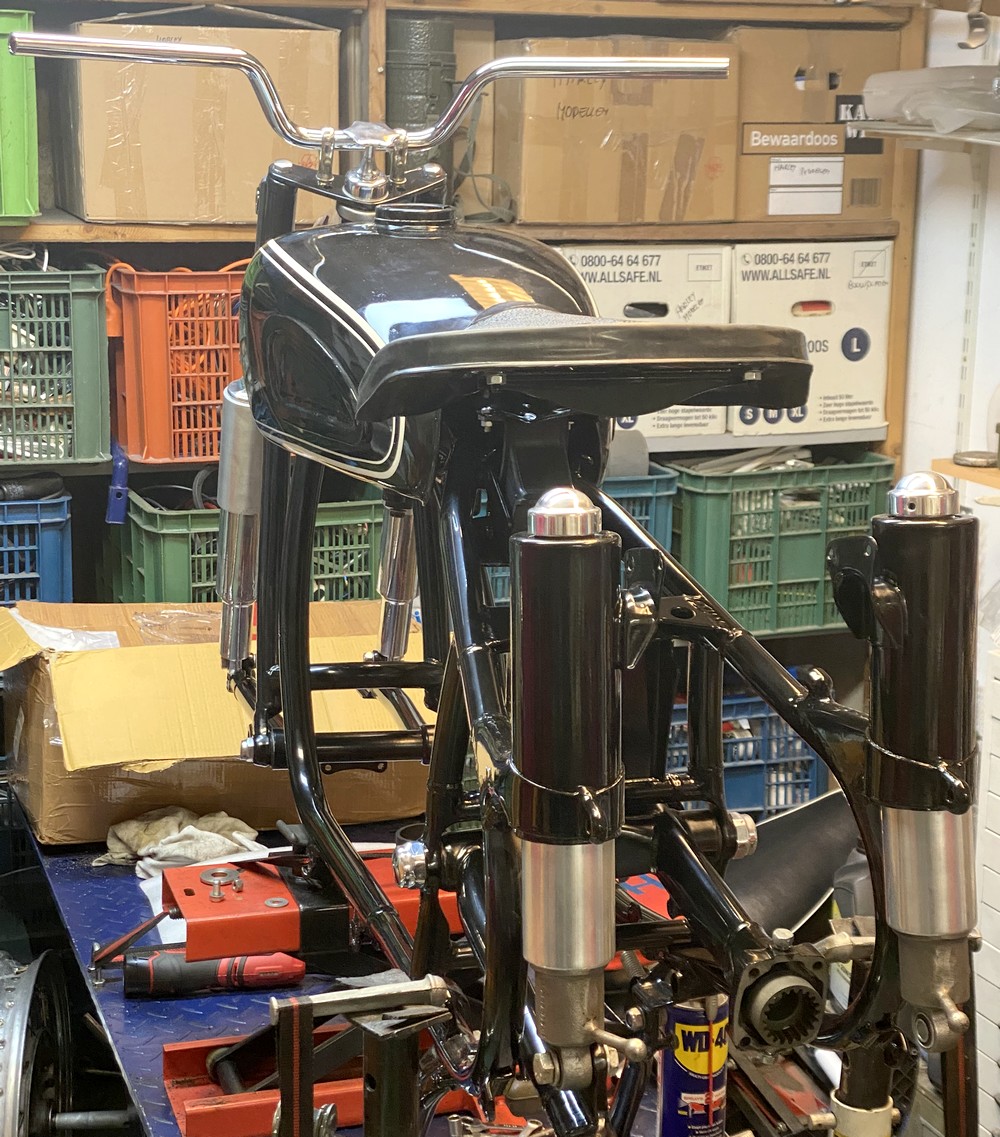

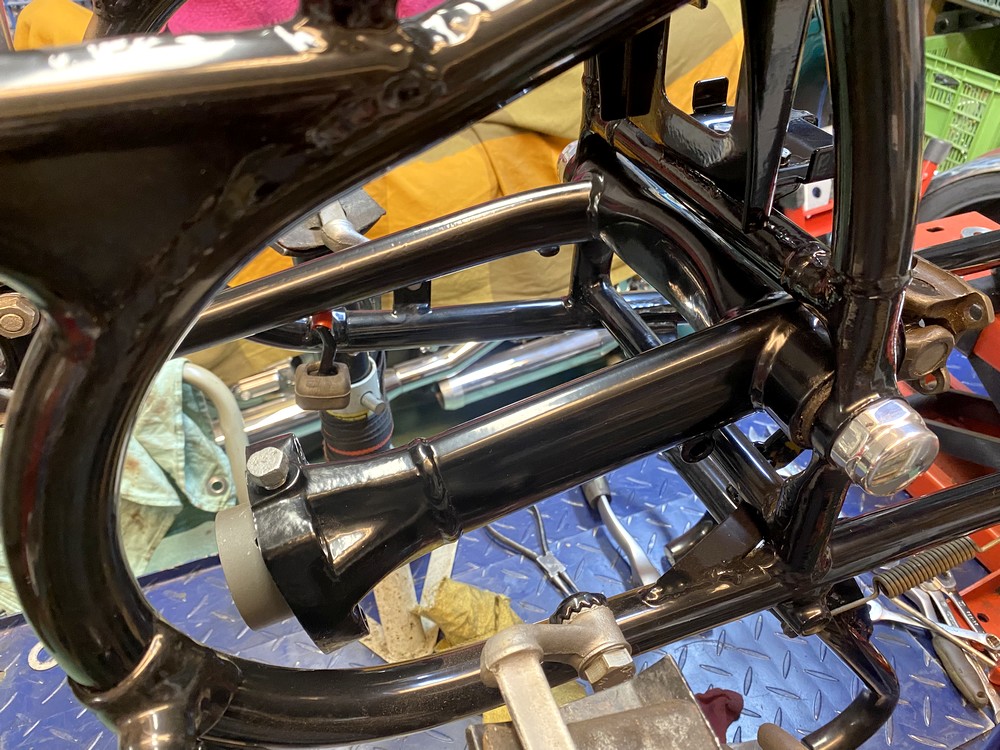

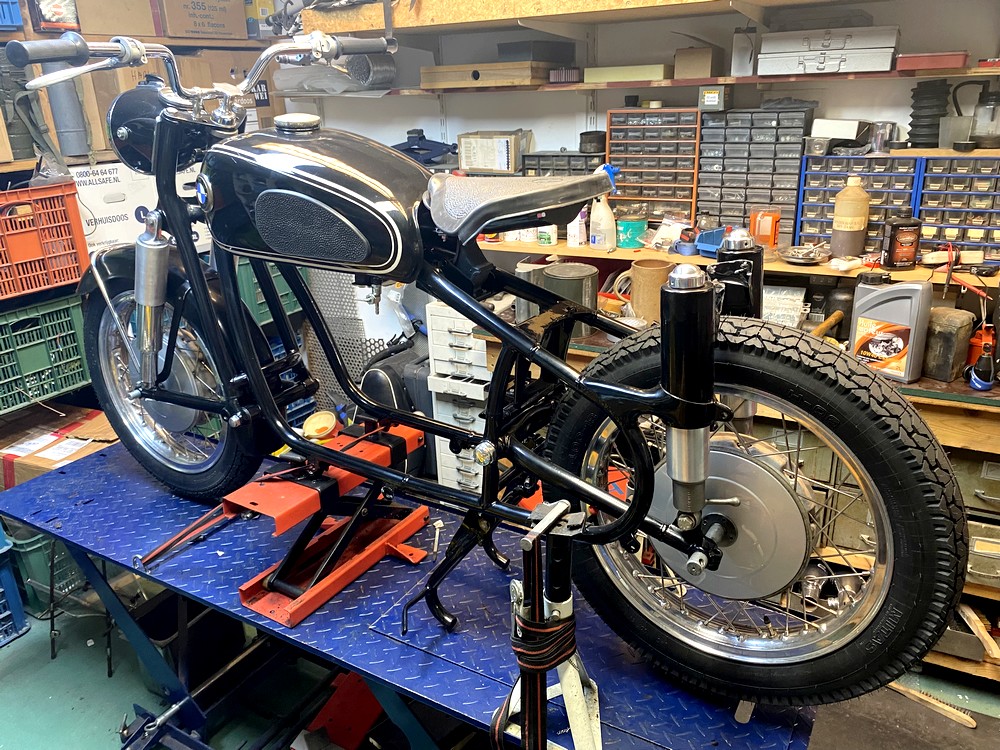

3-1-22: Tijd om de achtervork er in te hangen. Meteen maar de tank en
zadel gemonteerd om te kijken wat er nog gedaan moet worden. |
 |
|
 |
|

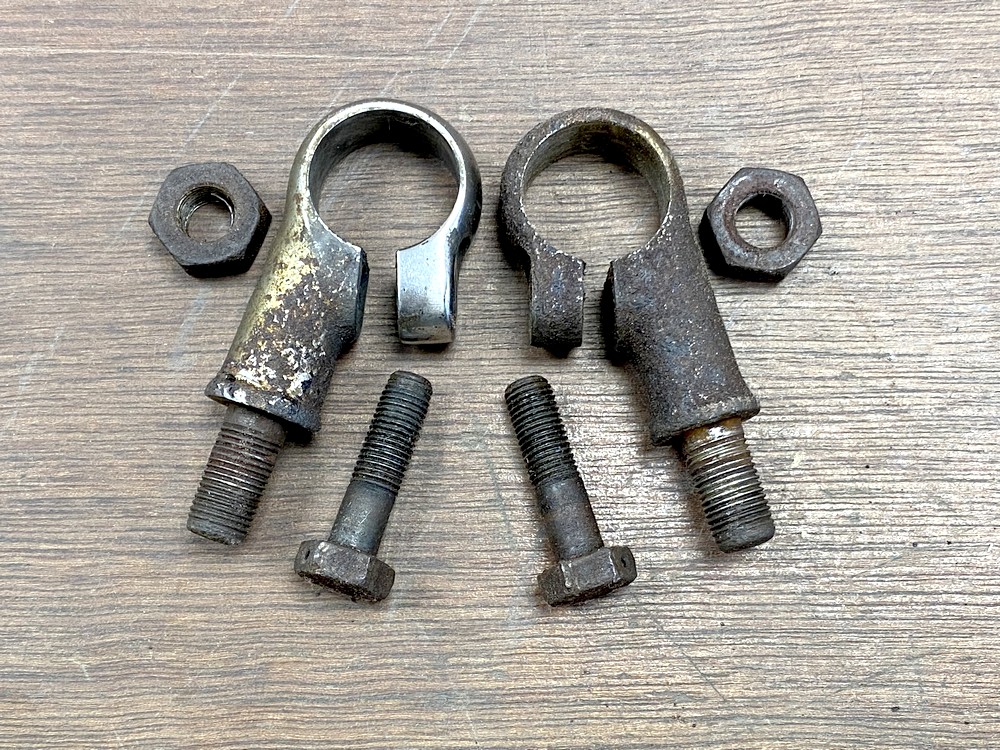

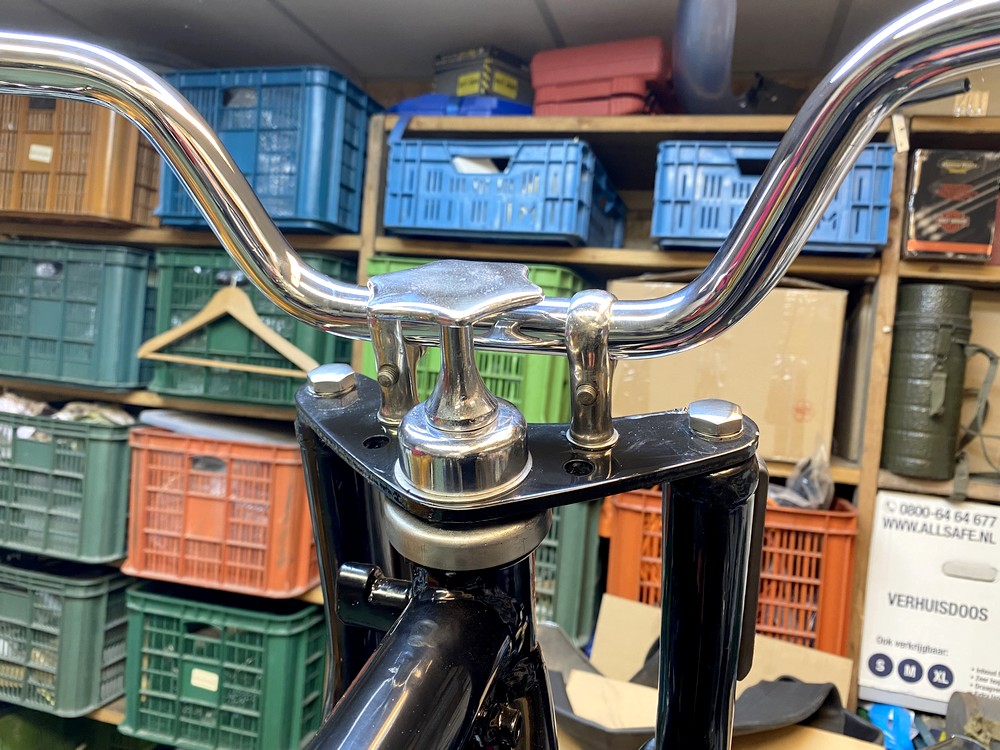

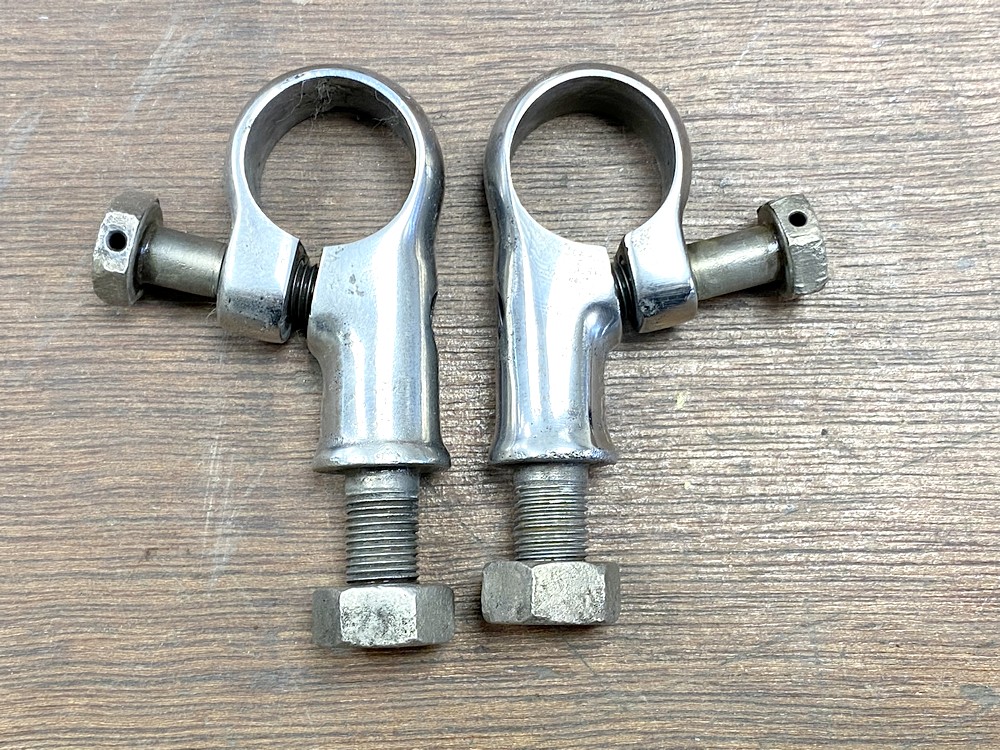

2-1-22: Om het stuur op de voorvork te plaatsen heb je stuurklemmen
nodig. Die waren echt niet zo mooi meer. Toen ik opzocht wat nieuwe
gingen kosten besloot ik de oude dan maar op te knappen. Na een uurtje
polijsten en vernikkelen zagen ze er weer goed genoeg uit. Niet perfect
maar dat hoeft ook niet. |
 |
|
 |
|
 |
|

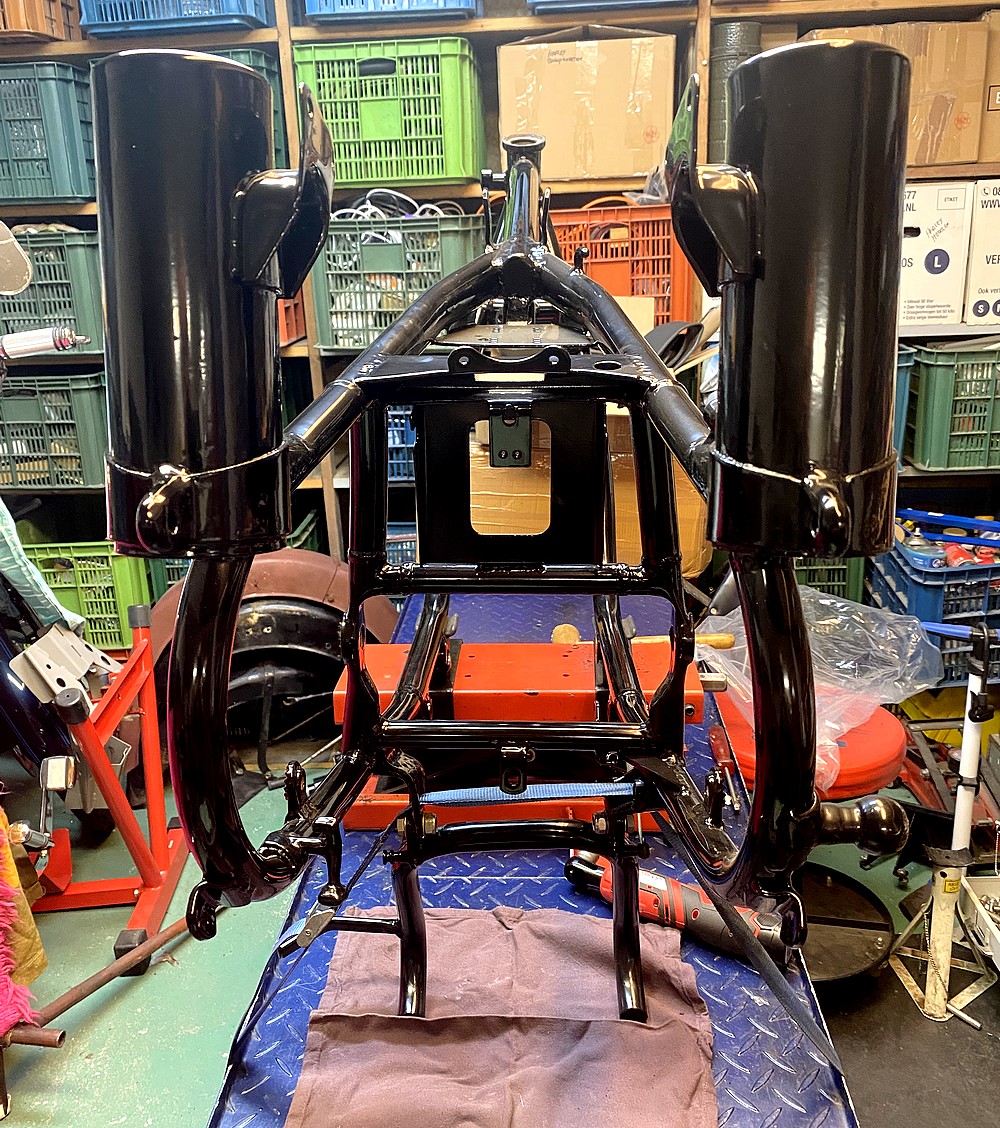

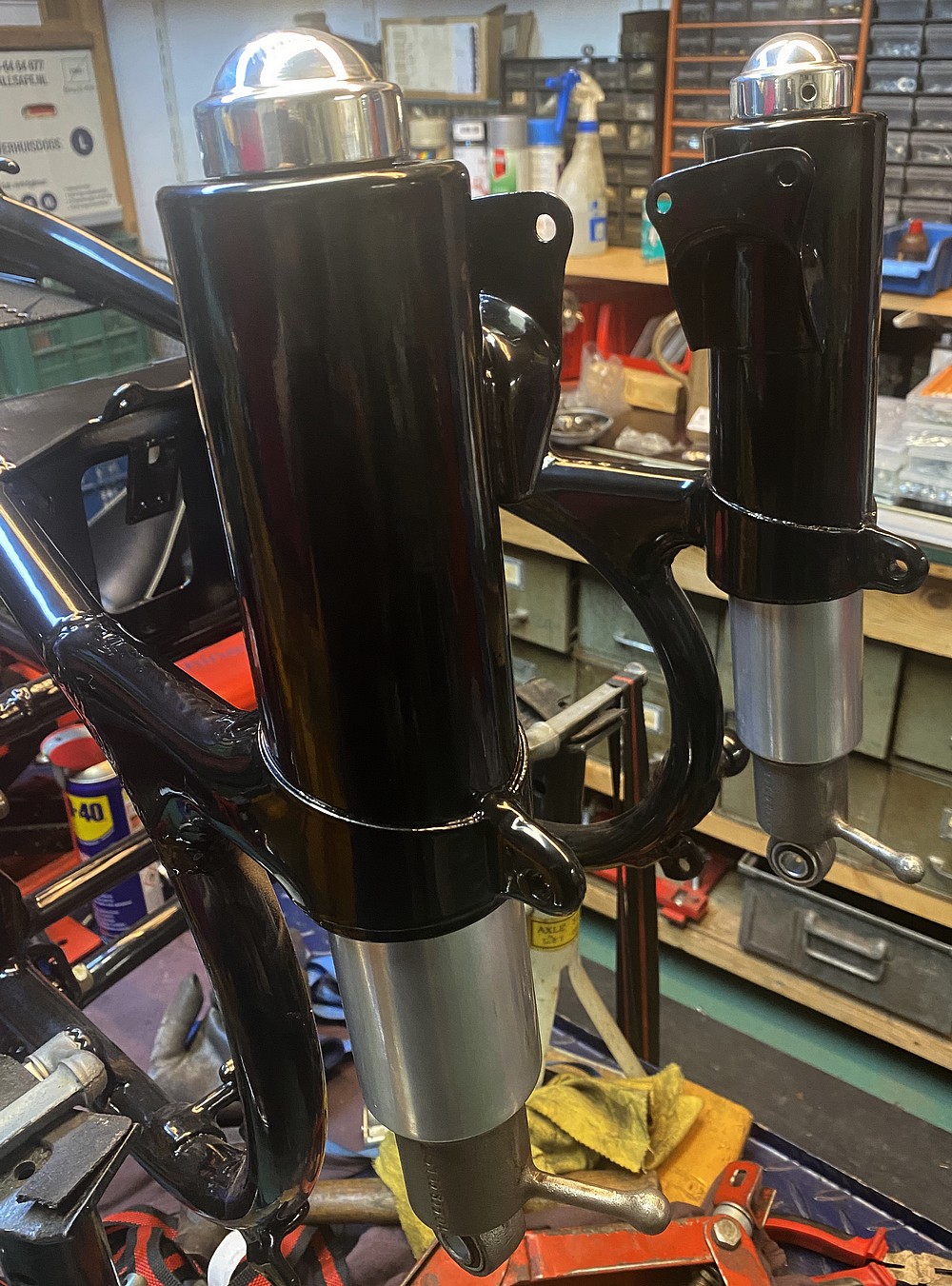

1-1-22: Weer een dagje later de achtervering gemonteerd. |
 |
|

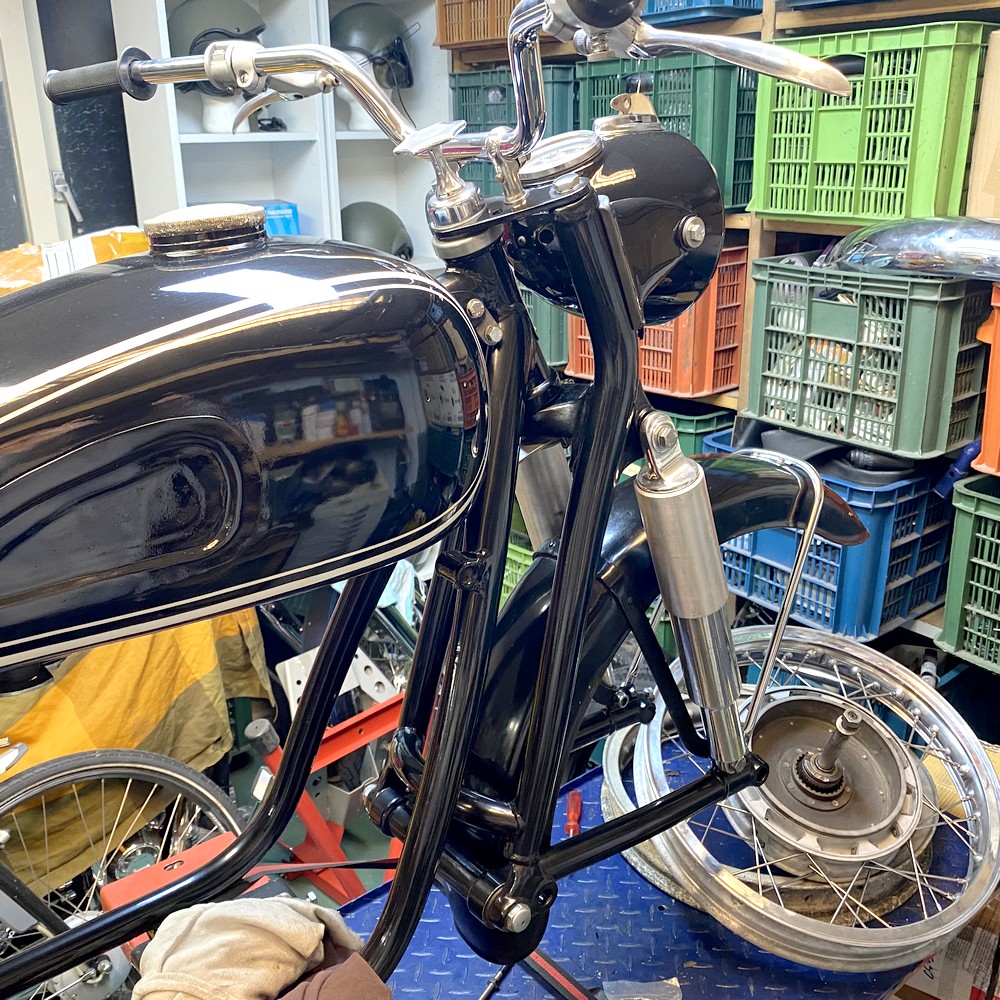

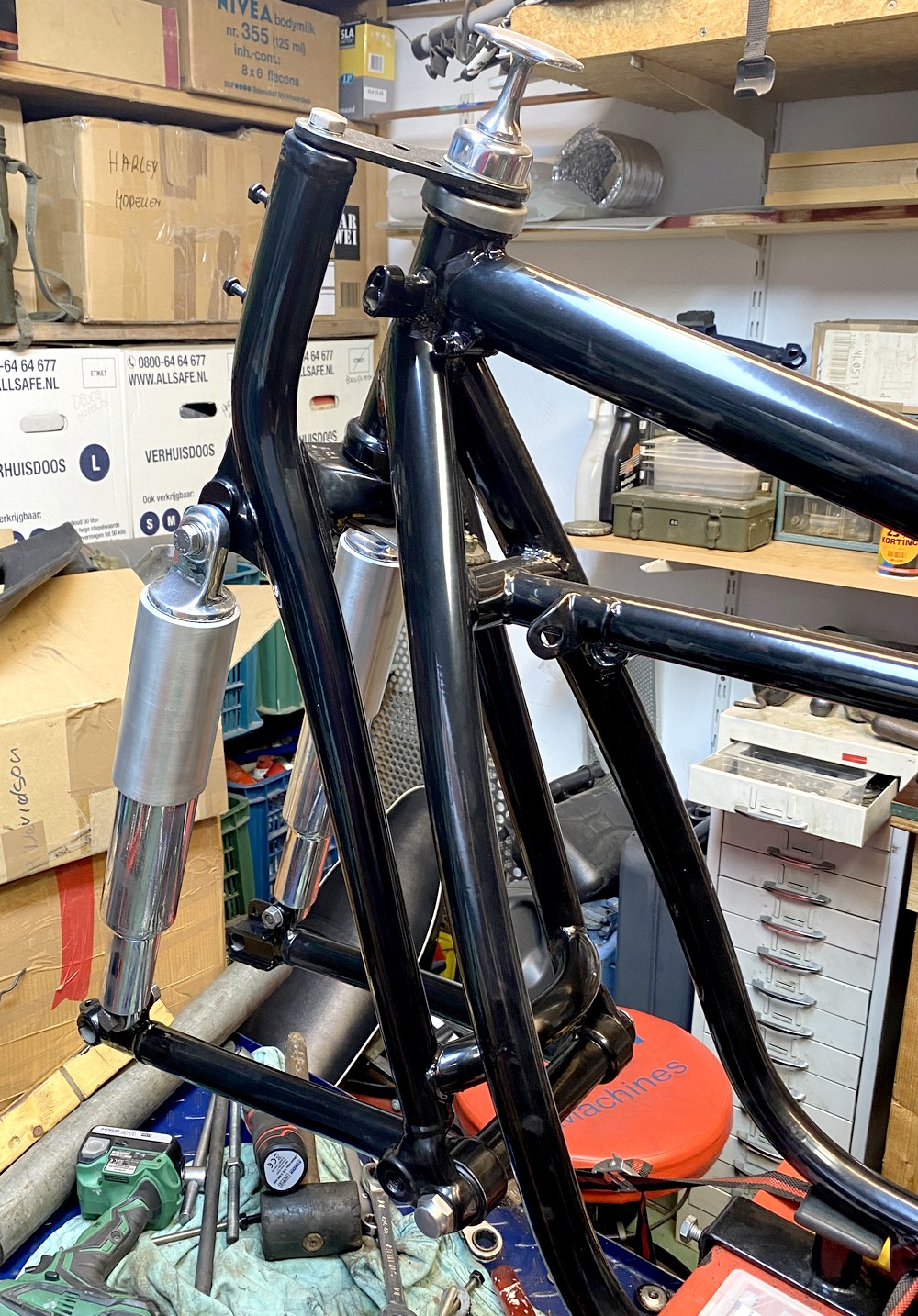

31-12-21: Dagje later de beide schokbrekers gemonteerd en de vork met
veel moeite op zijn plek gekregen. Zat wat verf in het schroefdraad en
dat wilde maar niet weg. Uiteindelijk de onderste bouten toch maar
vervangen door RVS exemplaren. Die vallen wat minder op. |
 |
|

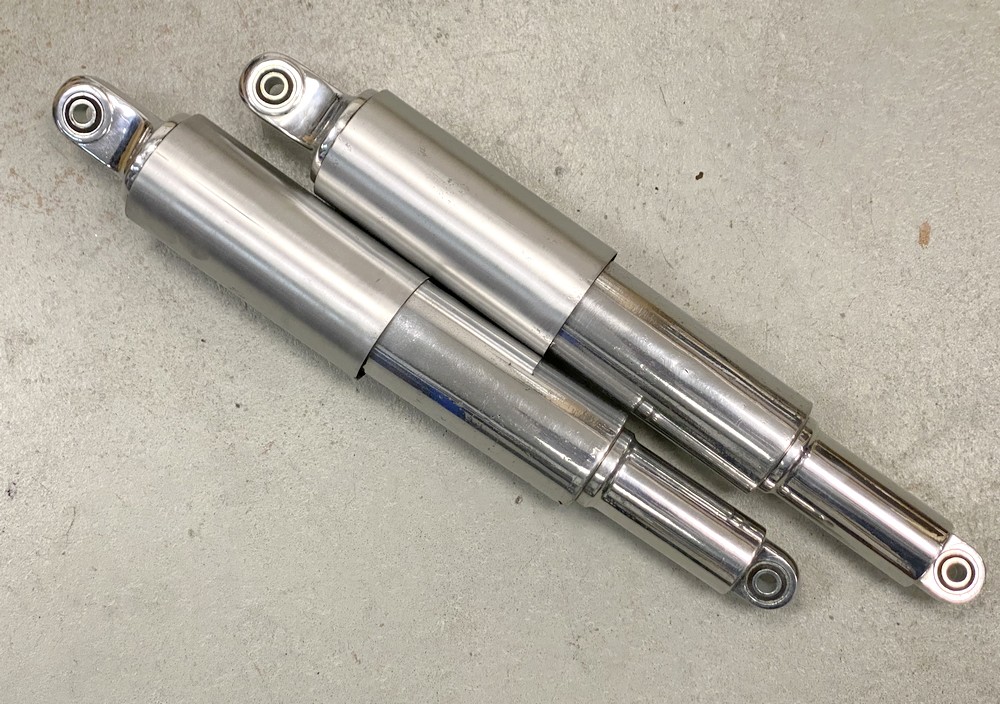

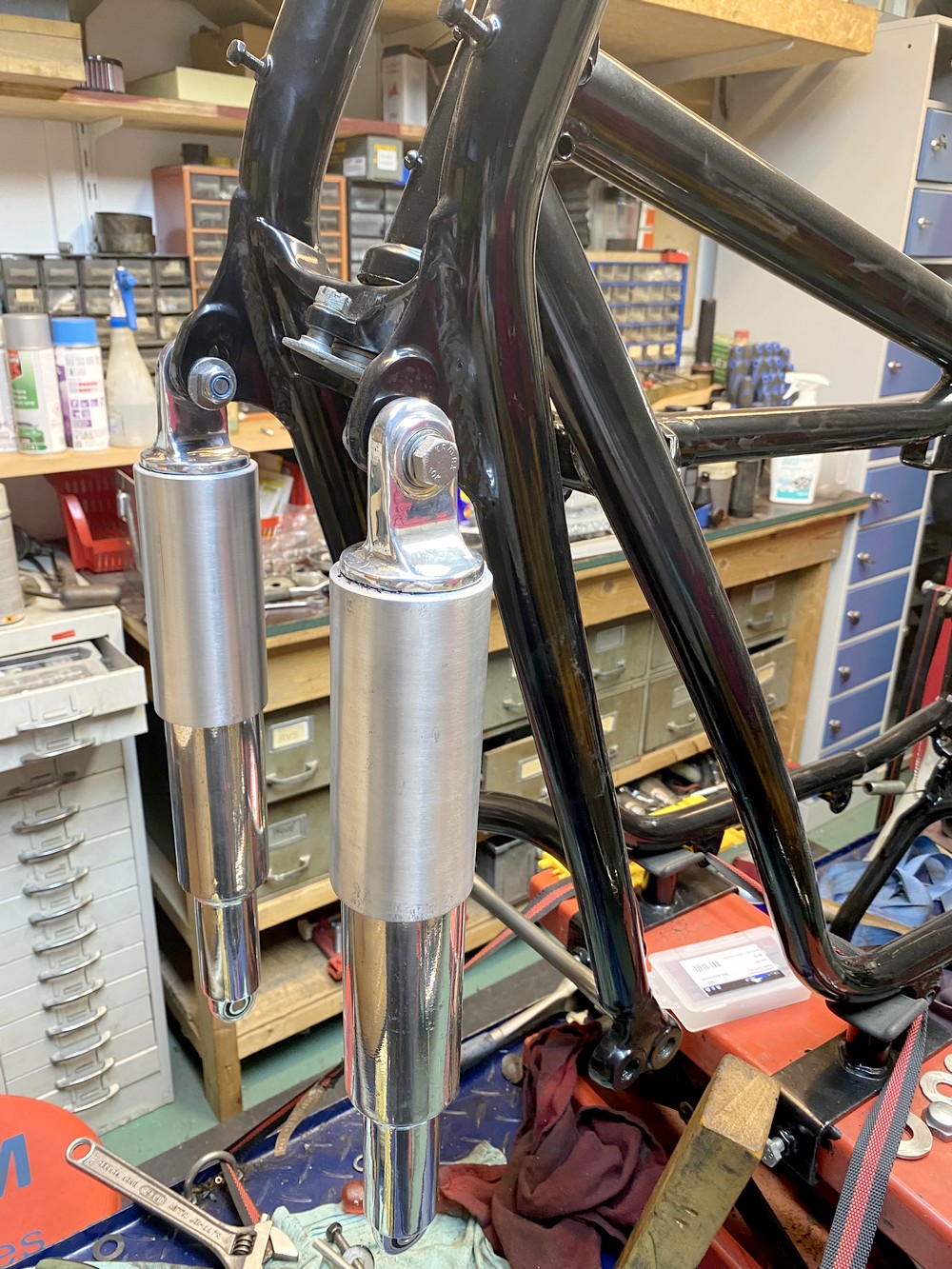

30-12-21: De voorschokbrekers zijn klaar. Origineel zijn de bovenste
bussen zwart maar bij het monteren werd de lak zodanig beschadigd dat ik
geen zin had om ze weer zwart te spuiten. Mat geschuurd vind ik ze ook
wel goed en ze kunnen altijd nog zwart gemaakt worden. Het polijstwerk
is niet perfect omdat het materiaal zo beschadigd was dat er eigenlijk
nieuwe op moeten. Maar dat is niet mijn doel. Zoveel origineel als
mogelijk is, dat wel. |
 |
|
 |
|
27-12-21: Eindelijk lukte het om een nette laag Nikkel op de buizen te
krijgen. Die dingen kosten 120 euro per stuk om te vervangen dus ik ben
tevreden over dit resultaat. We doen het er mee tot ik mooiere
exemplaren tegenkom. |
 |
|
 |
|
24-12-21: Daar staat hij dan in volle glorie en het feest kan beginnen.
Ben begonnen met de middenbok want nu kan ik daar nog makkelijk bij en
staat hij meteen stevig. |
 |
|
23-12-21:

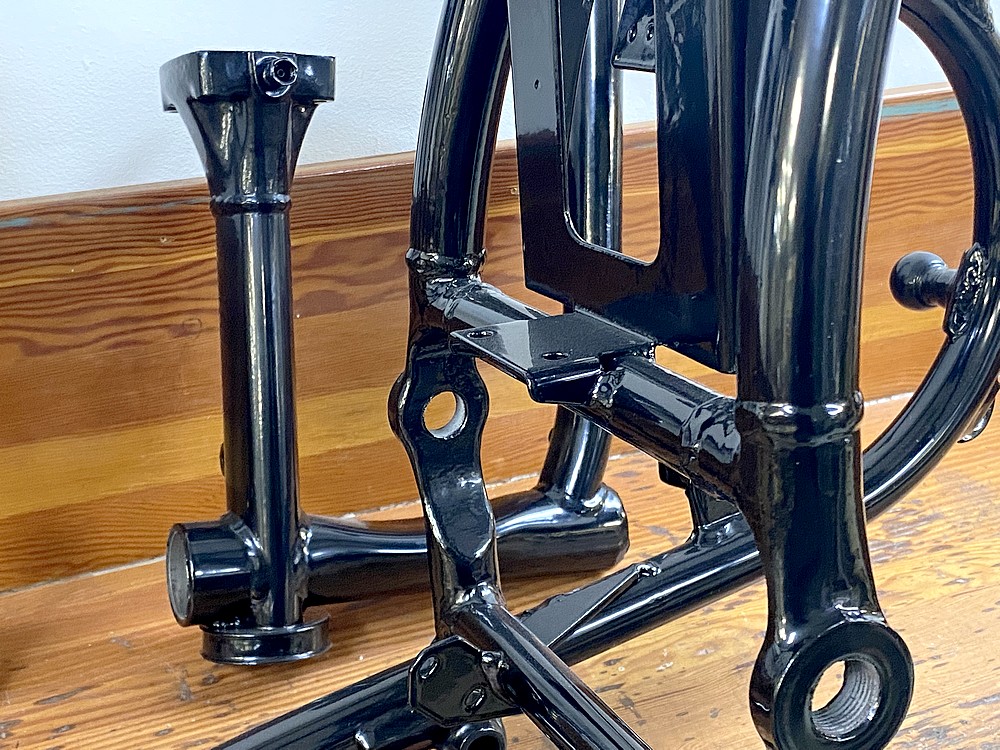

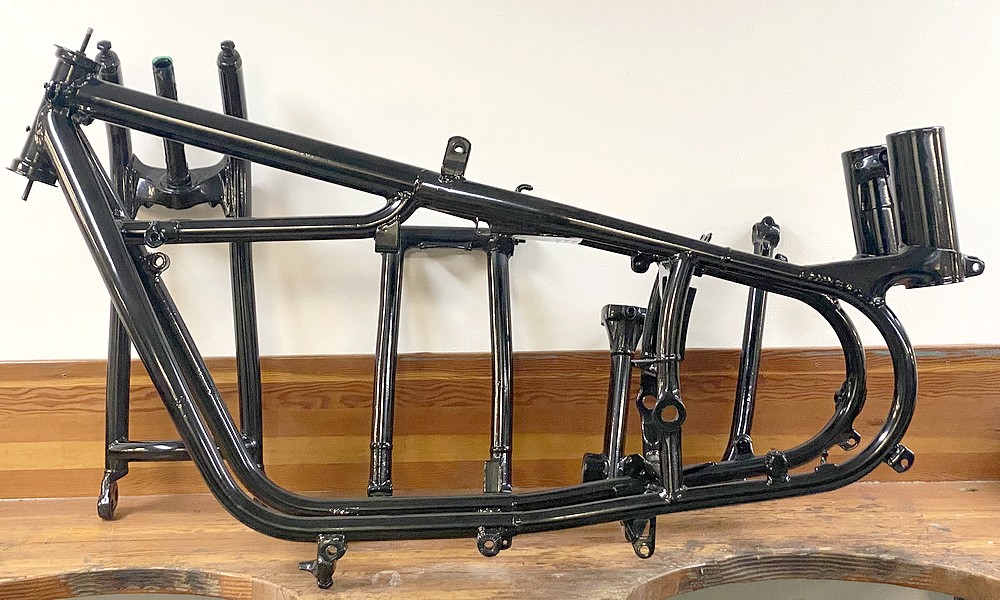

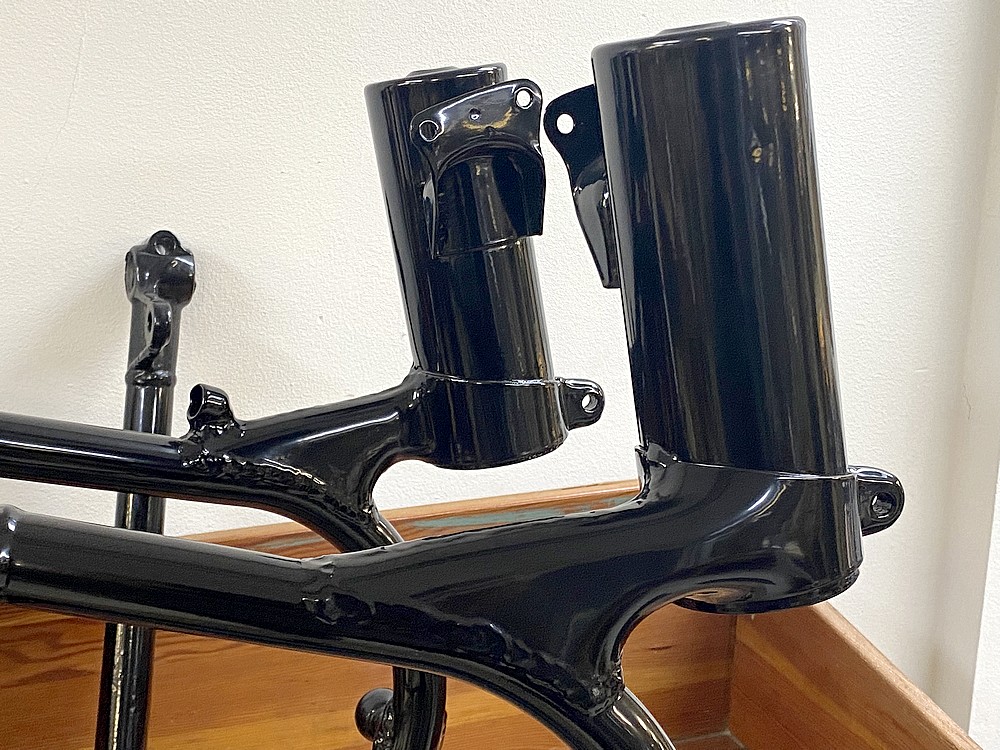

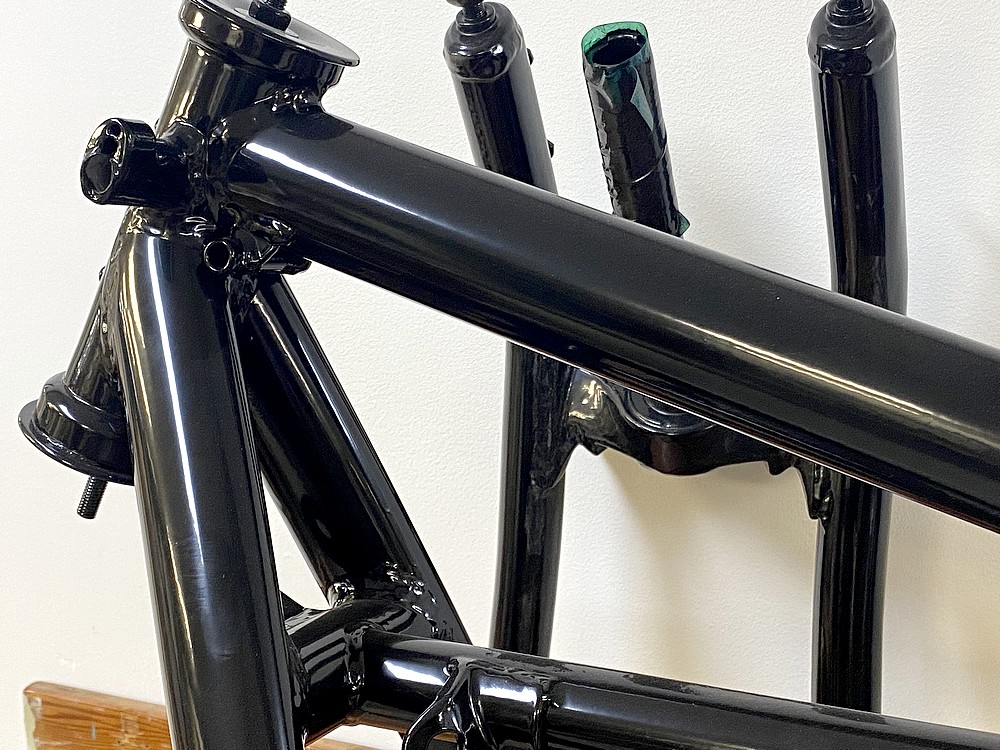

Het frame was klaar en stond te wachten bij de poederjongens. Ik wilde
het eerst zelf doen maar het zien van dit eindresultaat maakt mij blij
dat te hebben uitbesteed. De mannen van BG Coating in Genemuiden hebben
een meesterwerk afgeleverd. Na vijf maanden afbraak gaat dan nu de
opbouw beginnen.......... |
 |
|
 |
|
 |
|
 |
|
23-12-21: We beginnen deze pagina met een foto van de vorige eigenaar en
plaatsgenoot Ton met de motor in de originele staat ergens in
de jaren zestig. |
 |
|
This site is designed and made by Ben van Helden copyright on all pages |
